专利号: 2019212861461
申请人: 刘华妹
专利类型:实用新型
专利状态:已下证
专利领域: 服装
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

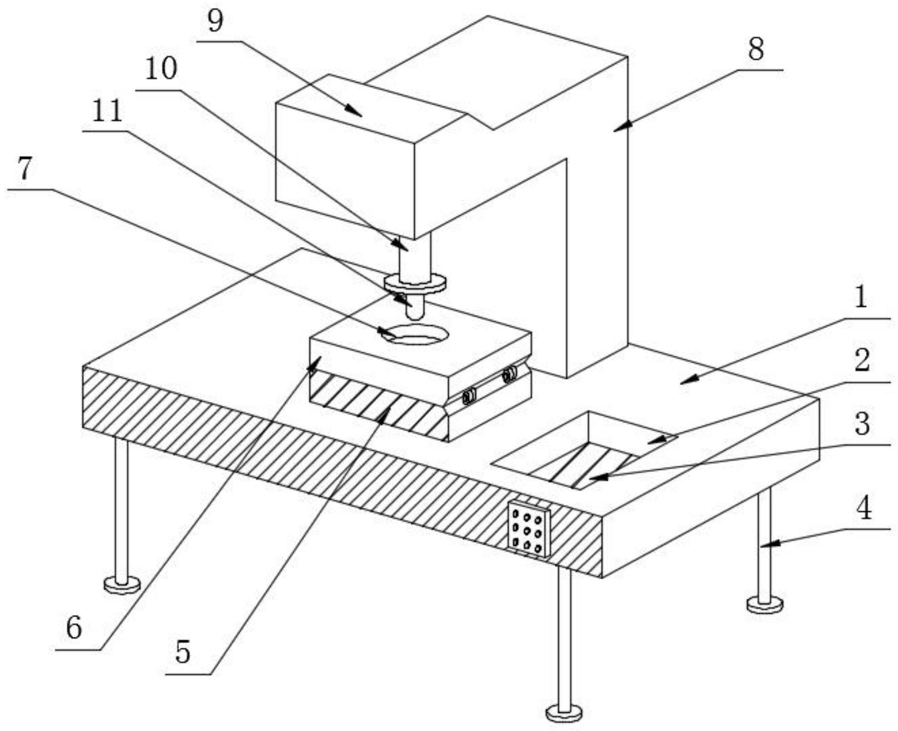

1.一种服装加工打扣机,包括加工台(1),其特征在于:所述加工台(1)的顶端表面设置有加工基座(5),且加工台(1)的顶端表面靠近加工基座(5)的一侧位置开设有放置腔(2),所述加工台(1)底端表面靠近放置腔(2)的底端设置有挡块(13),且加工台(1)的底端表面安装有电动机(15),所述加工台(1)与电动机(15)通过固定架固定连接;

所述挡块(13)的表面贯穿开设有凹槽(14),所述凹槽(14)的内部设置有固定杆(12),所述电动机(15)的输出端端部连接有偏心轮(16),所述偏心轮(16)的一侧表面中部位置设置有转动轴,所述转动轴与电动机(15)的输出轴端部固定连接。

2.根据权利要求1所述的一种服装加工打扣机,其特征在于:所述偏心轮(16)的内部靠近转动轴的一侧贯穿设置有销轴(17),所述销轴(17)的周向侧外壁套设有套块(18),且销轴(17)与套块(18)之间活动连接。

3.根据权利要求2所述的一种服装加工打扣机,其特征在于:所述固定杆(12)的一端与升降板(3)的底端表面固定连接,且固定杆(12)的另一端与套块(18)固定连接。

4.根据权利要求1所述的一种服装加工打扣机,其特征在于:所述加工台(1)的底端表面设置有四个支撑腿(4),且加工台(1)的顶端表面靠近加工基座(5)的后侧设置有机座(8),所述机座(8)的顶端前侧设置有冲压机头(9)。

5.根据权利要求4所述的一种服装加工打扣机,其特征在于:所述冲压机头(9)的底端安装有冲压杆(10),所述冲压杆(10)的底端设置有冲压头(11)。

6.根据权利要求5所述的一种服装加工打扣机,其特征在于:所述加工基座(5)的顶端连接有成型座(6),且加工基座(5)与成型座(6)通过合页转动转接,所述成型座(6)的顶端表面设置有成型腔(7),所述成型腔(7)与冲压头(11)之间竖直共线设置。

7.根据权利要求1所述的一种服装加工打扣机,其特征在于:所述加工基座(5)的一侧设置有正反电机(19),且加工基座(5)的内部安装有丝杠(20),所述加工基座(5)的内部靠近丝杠(20)的一侧设置有限位杆(23),所述丝杠(20)的一端与正反电机(19)的输出轴端部固定连接,且丝杠(20)的另一端与加工基座(5)的内腔侧壁通过轴承活动连接。

8.根据权利要求7所述的一种服装加工打扣机,其特征在于:所述丝杠(20)的周向侧外壁套设有套座(21),所述套座(21)与限位杆(23)之间滑动连接,且套座(21)与丝杠(20)之间螺纹连接,所述套座(21)的顶端通过销轴活动连接有活动杆(22),所述活动杆(22)的一端与成型座(6)通过销轴活动连接。
