专利号: 2019212916233
申请人: 桂林航天工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

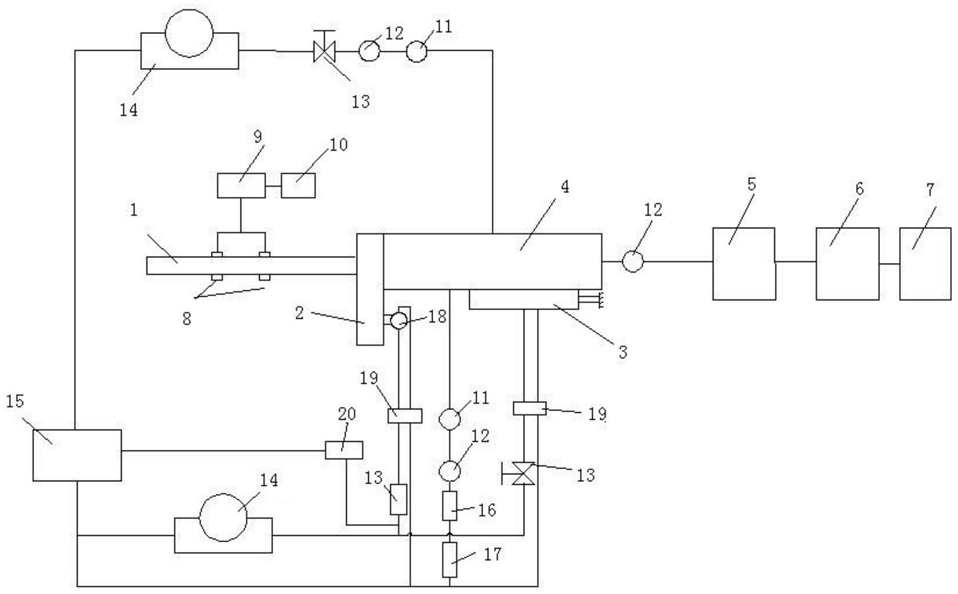

1.一种用于液压冲击机械性能测试装置,其特征在于:包括液压驱动系统、应力检测系统、检测液压冲击系统和控制系统,凿岩机工作系统包括钎杆、往复机构和回转机构,钎杆设置于液压凿岩机一端,所述回转机构固定于所述液压凿岩机上,所述回转机构能够使所述液压凿岩机旋转,往复机构固定于所述液压凿岩机下方;所述液压驱动系统包括油箱以及与油箱相连的定量泵,所述钎杆上设置有应力检测系统,所述液压驱动系统与所述凿岩机工作系统的进油口和出油口分别连通,所述往复机构和所述回转机构分别与所述定量泵连通,所述液压驱动系统与所述凿岩机工作系统的进油口和出油口之间、所述回转机构与所述定量泵之间分别设置有检测液压冲击系统,所述应力检测系统、所述检测液压冲击系统和所述定量泵分别与所述控制系统连接。

2.根据权利要求1所述的用于液压冲击机械性能测试装置,其特征在于:所述应力检测系统包括依次连接的应变片、超动态应变仪和超动态测试分析仪,所述应变片固定于所述钎杆上。

3.根据权利要求2所述的用于液压冲击机械性能测试装置,其特征在于:所述检测液压冲击系统包括分别设置于管路上的压力传感器和流量传感器,所述液压凿岩机的氮气室设有一压力传感器。

4.根据权利要求3所述的用于液压冲击机械性能测试装置,其特征在于:所述油箱与所述凿岩机工作系统的进油口之间、所述油箱与所述往复机构和所述回转机构之间分别设置有一所述定量泵和比例阀。

5.根据权利要求4所述的用于液压冲击机械性能测试装置,其特征在于:所述比例阀为双比例阀。

6.根据权利要求4所述的用于液压冲击机械性能测试装置,其特征在于:所述往复机构的进油口与所述回转机构中液压马达的出油口上均设置有一三位四通电磁阀。

7.根据权利要求6所述的用于液压冲击机械性能测试装置,其特征在于:控制器包括依次连接的信号处理器、数据采集卡和工控机,所述应变片、所述超动态应变仪和所述超动态测试分析仪、所述压力传感器、所述流量传感器、所述三位四通电磁阀、所述定量泵和所述比例阀分别与所述信号处理器信号连接。

8.根据权利要求1所述的用于液压冲击机械性能测试装置,其特征在于:所述凿岩机工作系统的出油口与所述油箱之间还设置有冷却器和过滤器;所述油箱与所述回转机构中液压马达之间还设置有一溢流阀。
