专利号: 2019212945607
申请人: 江苏艾信环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 冶金;黑色或有色金属合金;合金或有色金属的处理
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

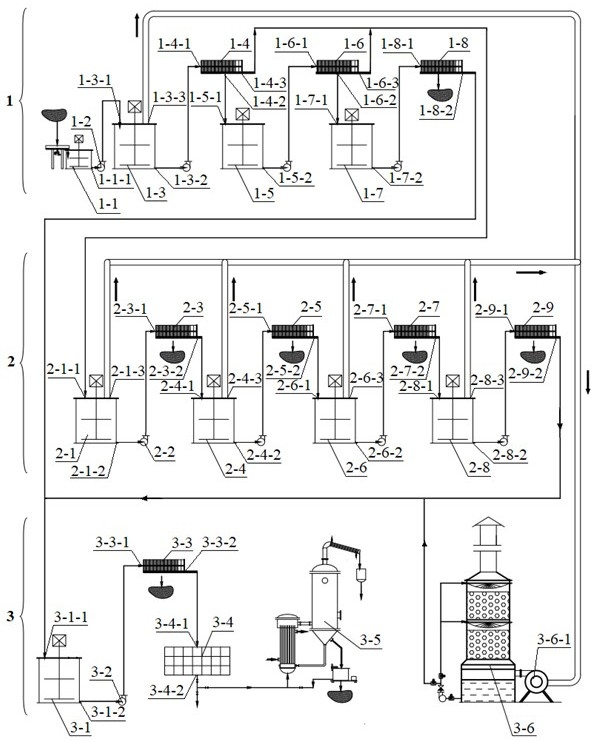

1.一种电镀污泥湿法无害化处理系统,其特征在于:包括顺序连接的浆化浸出单元、有价金属提取单元和废水处理单元;所述浆化浸出单元中,浆化槽的出料口通过泵与浸出槽上部的进料口连接,浸出槽的出料口通过泵与浸出固液分离机的进料口连接,浸出固液分离机的排渣口与洗涤槽上部的进料口连接,洗涤槽的出料口通过泵与洗涤固液分离机的进料口连接,洗涤固液分离机的排渣口与中和槽上部的进料口连接,中和槽的出料口通过泵与中和固液分离机的进料口连接,所述中和固液分离机的排水口与废水处理单元中的废水预处理槽的进料口连接;所述浸出固液分离机和洗涤固液分离机的排水口与有价金属提取单元中的铜提取槽的进料口连接;所述有价金属提取单元中,铜提取槽的出料口通过泵与铜提取固液分离机的进料口连接,铜提取固液分离机的排水口与锌提取槽上部的进料口连接,锌提取槽的出料口通过泵与锌提取固液分离机的进料口连接,锌提取固液分离机的排水口与镍钴提取槽上部的进料口连接,镍钴提取槽的出料口通过泵与镍钴提取固液分离机的进料口连接,镍钴提取固液分离机的排水口与铬提取槽上部的进料口连接,铬提取槽的出料口通过泵与铬提取固液分离机的进料口连接,铬提取固液分离机的排水口与废水处理单元中的废水预处理槽的进料口连接;所述废水处理单元中,废水预处理槽的出料口通过泵与废水预处理固液分离机的进料口连接,废水预处理固液分离机的排水口与脱盐装置的进料口连接,脱盐装置的出料口与蒸发装置连接。2.根据权利要求1所述电镀污泥湿法无害化处理系统,其特征在于:所述浆化浸出单元中的浸出槽以及所述有价金属提取单元中的铜提取槽、锌提取槽、镍钴提取槽和铬提取槽的上部均设有废气排放口,所述废气排放口通过风管与废气吸收装置连接。3.根据权利要求1或2所述电镀污泥湿法无害化处理系统,其特征在于:所述浆化浸出单元中的浆化槽、浸出槽、洗涤槽和中和槽,以及所述有价金属提取单元中的铜提取槽、锌提取槽、镍钴提取槽和铬提取槽的材质为塑料和/或不锈钢。4.根据权利要求1或2所述电镀污泥湿法无害化处理系统,其特征在于:所述浆化浸出单元中的浸出固液分离机、洗涤固液分离机和中和固液分离机,所述有价金属提取单元中的铜提取固液分离机、锌提取固液分离机、镍钴提取固液分离机和铬提取固液分离机,以及所述废水处理单元中的废水预处理固液分离机为厢式压滤机、隔膜压滤机或离心机中的一种或几种,其材质为塑料和/或不锈钢。5.根据权利要求3所述电镀污泥湿法无害化处理系统,其特征在于:所述浆化浸出单元中的浸出固液分离机、洗涤固液分离机和中和固液分离机,所述有价金属提取单元中的铜提取固液分离机、锌提取固液分离机、镍钴提取固液分离机和铬提取固液分离机,以及所述废水处理单元中的废水预处理固液分离机为厢式压滤机、隔膜压滤机或离心机中的一种或几种,其材质为塑料和/或不锈钢。6.根据权利要求1或2所述电镀污泥湿法无害化处理系统,其特征在于:所述废水处理单元中的脱盐装置为电吸附脱盐装置;所述蒸发装置为三效蒸发装置或MVR蒸发系统;所述泵为离心泵和/或隔膜泵。7.根据权利要求3所述电镀污泥湿法无害化处理系统,其特征在于:所述废水处理单元

中的脱盐装置为电吸附脱盐装置;所述蒸发装置为三效蒸发装置或MVR蒸发系统;所述泵为离心泵和/或隔膜泵。8.根据权利要求4所述电镀污泥湿法无害化处理系统,其特征在于:所述废水处理单元中的脱盐装置为电吸附脱盐装置;所述蒸发装置为三效蒸发装置或MVR蒸发系统;所述泵为离心泵和/或隔膜泵。9.根据权利要求2所述电镀污泥湿法无害化处理系统,其特征在于:所述废气吸收装置为水沫吸收塔。
