专利号: 2019213050365
申请人: 泉州市力松消防科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

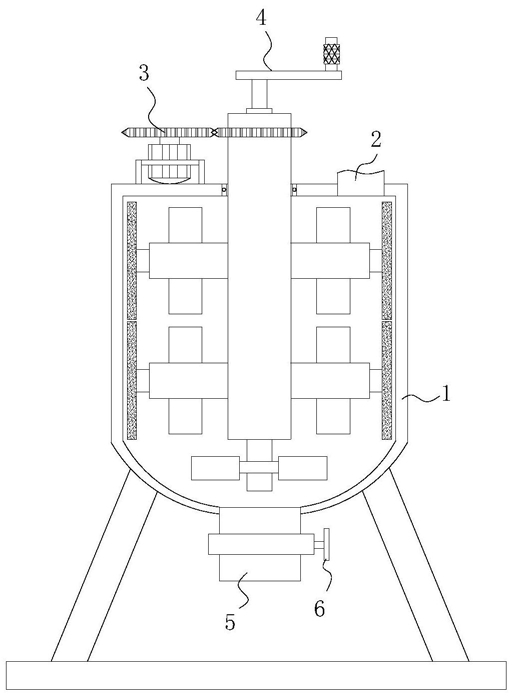

1.一种用于饲料搅拌的自动化机械设备,包括搅拌箱(1)、进料管(2)、搅拌部件(3)、调节清洗部件(4)、出料管(5)和截止阀(6),其特征在于:所述搅拌箱(1)的顶部与进料管(2)的底部固定连通,所述搅拌箱(1)上连接有搅拌部件(3),所述搅拌部件(3)上连接有调节清洗部件(4),所述出料管(5)固定连通在搅拌箱(1)底部的中部,所述出料管(5)上连接有截止阀(6)。

2.根据权利要求1所述的一种用于饲料搅拌的自动化机械设备,其特征在于:所述搅拌部件(3)包括转动杆(301)、第一齿轮盘(302)、第二齿轮盘(303)、旋转电机(304)、连接杆(306)、搅拌块(307)和搅拌叶(308),所述转动杆(301)的底部贯穿搅拌箱(1)的顶部并与搅拌箱(1)固定连接,所述转动杆(301)位于搅拌箱(1)外部一端的外表面固定连接有第一齿轮盘(302),所述第一齿轮盘(302)的侧面与第二齿轮盘(303)啮合,所述第二齿轮盘(303)底部的中部与旋转电机(304)的输出轴焊接,所述旋转电机(304)连接在搅拌箱(1)的顶部,所述转动杆(301)位于搅拌箱(1)内腔一端的外表面固定连通有连接杆(306),所述连接杆(306)的外表面固定连接有搅拌块(307),所述转动杆(301)的底部与搅拌叶(308)的顶部焊接。

3.根据权利要求2所述的一种用于饲料搅拌的自动化机械设备,其特征在于:所述旋转电机(304)的外表面固定连接有固定架(305),所述固定架(305)的底部焊接在搅拌箱(1)的顶部。

4.根据权利要求3所述的一种用于饲料搅拌的自动化机械设备,其特征在于:所述调节清洗部件(4)包括螺纹杆(401)、转把(402)、螺纹套(403)、活动杆(404)、固定杆(405)、连接柱(406)和刮片(408),所述螺纹杆(401)的底部贯穿转动杆(301)的顶部并通过轴承与转动杆(301)活动连接,所述螺纹杆(401)的顶部与转把(402)的底部焊接,所述螺纹杆(401)位于转动杆(301)内腔一端的外表面螺纹连接有螺纹套(403),所述螺纹套(403)的侧面与活动杆(404)的一端活动连接,所述活动杆(404)的另一端通过销轴与固定杆(405)的一端活动连接,所述固定杆(405)位于连接杆(306)的内腔中,所述固定杆(405)的另一端与连接柱(406)的一端焊接,所述连接柱(406)的另一端贯穿连接杆(306)远离转动杆(301)一端开设的孔洞并与连接杆(306)活动连接,所述连接柱(406)位于连接杆(306)外部的一端与刮片(408)焊接。

5.根据权利要求4所述的一种用于饲料搅拌的自动化机械设备,其特征在于:所述连接杆(306)与连接柱(406)的连接处固定连接有密封圈(407),所述密封圈(407)的内壁与连接柱(406)的外表面活动连接。

6.根据权利要求5所述的一种用于饲料搅拌的自动化机械设备,其特征在于:所述活动杆(404)的数量为两个,两个活动杆(404)对称分布在螺纹套(403)的两侧。
