专利号: 2019213056906
申请人: 侯小芳
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

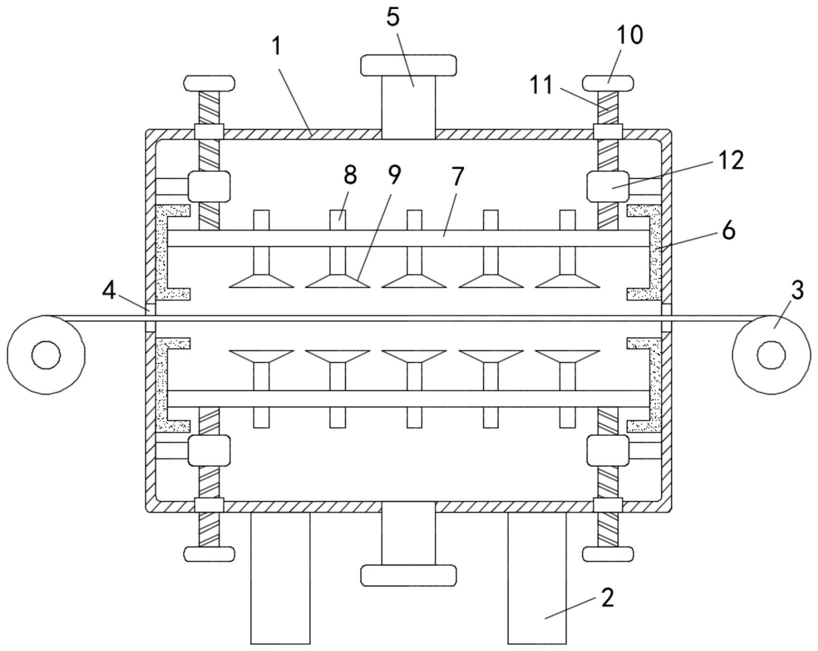

1.一种方便纺织印染快速烘干装置,包括壳体(1),其特征在于,所述壳体(1)的下端固定连接有支撑腿(2),所述壳体(1)的两侧均设有纺织布卷收辊(3),所述壳体(1)的两侧侧壁上均设有纺织布槽(4),所述壳体(1)的上端和下端均固定连通有进气管(5),所述壳体(1)的内侧壁上固定连接有两个环形滑动座(6),两个环形滑动座(6)分别设置于纺织布的上方和下方,所述环形滑动座(6)的内侧壁上密封滑动连接有升降板(7),所述升降板(7)上固定安装有喷气管(8),所述喷气管(8)贯穿升降板(7)设置,所述壳体(1)内设有用于调节升降板(7)位置的升降机构。

2.根据权利要求1所述的一种方便纺织印染快速烘干装置,其特征在于,所述环形滑动座(6)的截面呈C形设置。

3.根据权利要求1所述的一种方便纺织印染快速烘干装置,其特征在于,所述喷气管(8)靠近纺织布的一端固定连通有喷气头(9),所述喷气头(9)呈伞形发散状设置。

4.根据权利要求1所述的一种方便纺织印染快速烘干装置,其特征在于,所述升降机构包括转动连接在升降板(7)侧壁上的两根丝杆(11),所述丝杆(11)的另一端贯穿壳体(1)并固定连接有转柄(10),所述丝杆(11)与壳体(1)转动连接,所述壳体(1)的侧壁上固定连接有丝杆螺母(12),所述丝杆螺母(12)螺纹套接在丝杆(11)外。

5.根据权利要求4所述的一种方便纺织印染快速烘干装置,其特征在于,所述丝杆(11)通过转动轴承与升降板(7)转动连接,所述转动轴承的内圈与丝杆(11)固定连接,所述转动轴承的外圈与升降板(7)固定连接。
