专利号: 2019213075324
申请人: 姜逸东
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

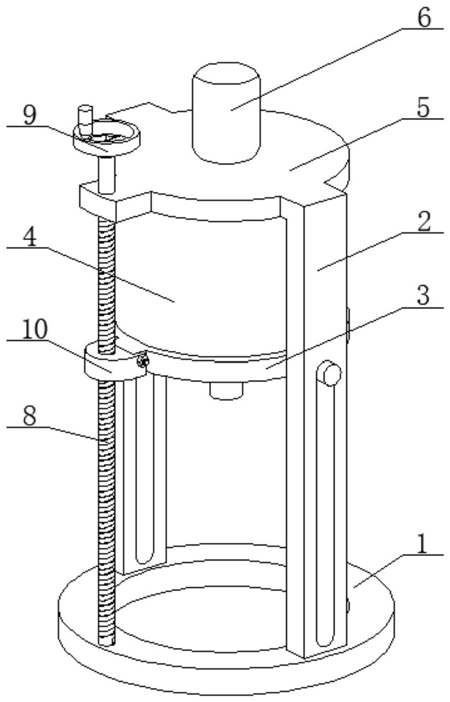

1.一种纺织布料印染用染料混合装置,包括底座(1),其特征在于:所述底座(1)的顶部固定安装有支撑侧板(2),所述支撑侧板(2)的侧面卡接有固定环(3),所述固定环(3)的内部固定套接有搅拌桶(4),所述支撑侧板(2)的顶部固定连接有上盖板(5),所述上盖板(5)的顶部固定安装有电机(6),所述电机(6)的输出轴延伸至上盖板(5)底部的一端固定套接有搅拌装置(7),所述底座(1)的顶部活动套接有丝杆(8),所述丝杆(8)的顶部延伸至上盖板(5)的上方,且丝杆(8)的顶部固定安装有转轮(9),所述丝杆(8)的外部螺纹连接有丝杆螺母(10)。

2.根据权利要求1所述的一种纺织布料印染用染料混合装置,其特征在于:所述搅拌装置(7)包括搅拌架(71),所述搅拌架(71)的两侧均活动套接有调节装置(72),所述调节装置(72)的外部活动套接有位于搅拌架(71)内部的弹簧(73),所述调节装置(72)的外部活动套接有刷洗装置(74),所述刷洗装置(74)与搅拌架(71)的侧面卡接。

3.根据权利要求2所述的一种纺织布料印染用染料混合装置,其特征在于:所述调节装置(72)包括套接杆(721),所述套接杆(721)的外部活动套接有刷洗装置(74),所述套接杆(721)外部的两端均固定连接有移动杆(722),所述移动杆(722)的外部活动套接有弹簧(73),所述移动杆(722)的一端固定安装有限位块(723),所述限位块(723)的外径值大于弹簧(73)的外径值。

4.根据权利要求2所述的一种纺织布料印染用染料混合装置,其特征在于:所述刷洗装置(74)位于搅拌架(71)内部的一侧固定安装有毛刷。

5.根据权利要求1所述的一种纺织布料印染用染料混合装置,其特征在于:所述固定环(3)外部的两侧均固定安装有支撑杆,且支撑杆与支撑侧板(2)的侧面卡接,所述固定环(3)外部靠近丝杆螺母(10)的一侧设置有卡块,所述固定环(3)通过卡块与丝杆螺母(10)卡接,且固定环(3)和丝杆螺母(10)之间活动套接有螺母螺栓组。

6.根据权利要求1所述的一种纺织布料印染用染料混合装置,其特征在于:所述支撑侧板(2)的侧面开设有腰型槽,且腰型槽的内部卡接有固定环(3)外部的支撑杆。

7.根据权利要求2所述的一种纺织布料印染用染料混合装置,其特征在于:所述搅拌架(71)的两侧均开设有矩形槽,矩形槽的内部卡接有刷洗装置(74)。
