专利号: 2019213185396
申请人: 罗东强
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

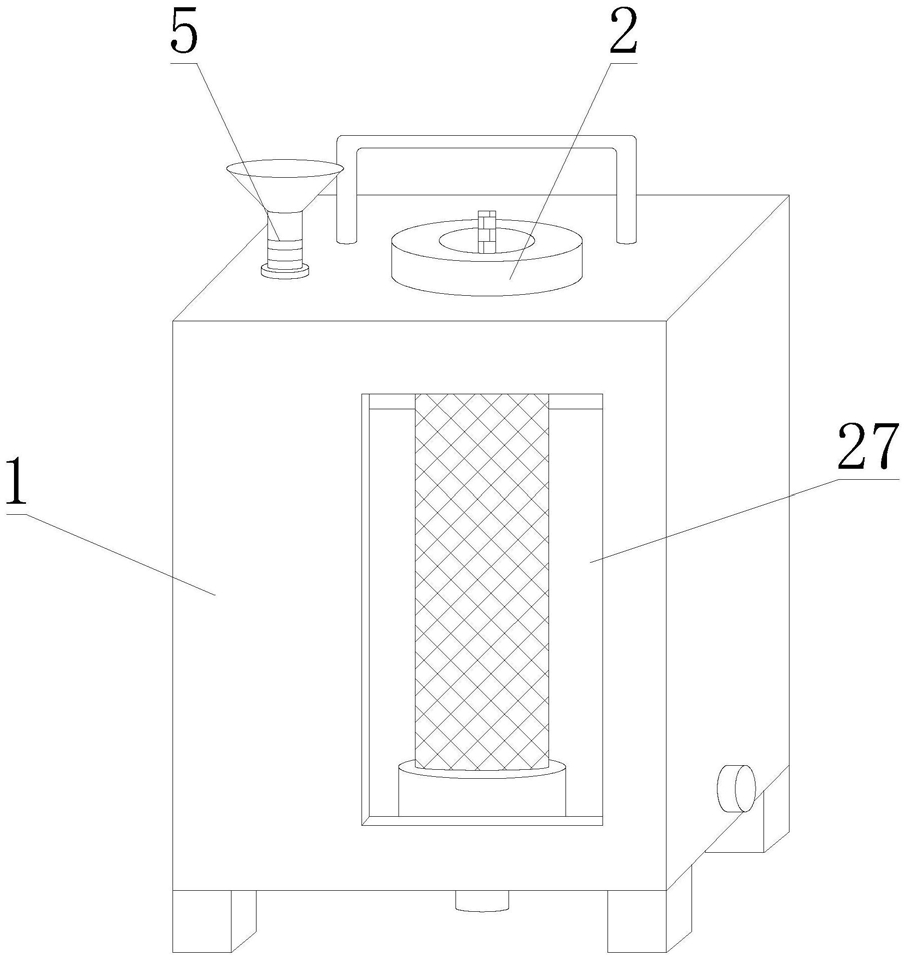

1.一种中药熏蒸治疗用设备,其特征在于,包括壳体(1)、中药放置组件(2)、混合组件(3)和出气组件(4);壳体(1)内部设置有隔板(5),壳体(1)的顶端设置有通孔一和通孔二;

隔板(5)的一侧设置有水蒸气生成舱,另一侧设置有水蒸气收集舱;水蒸气生成舱的舱壁上设置有加热件(22),水蒸气生成舱和水蒸气收集舱连通;中药放置组件(2)通过通孔一延伸至水蒸气生成舱内;混合组件(3)设置在水蒸气生成舱的底端;出气组件(4)通过通孔二延伸至水蒸气收集舱内;

中药放置组件(2)包括密封盖(6)、漏液筒(7)、多功能件(8)和安装盖(9);漏液筒(7)转动设置在密封盖(6)的底端;安装盖(9)设置在密封盖(6)上;多功能件(8)包括移动杆(10)、连接杆(11)、上安装座(12)、清洁刷(13)、下安装座(15)和插杆(16);移动杆(10)的上端连接安装盖(9),下端连接下安装座(15);插杆(16)设置在下安装座(15)的底端;连接杆(11)设置在连接杆(11)的外围,且位于下安装座(15)的上方;上安装座(12)设置在连接杆(11)靠近漏液筒(7)的一端;清洁刷(13)设置在上安装座(12)的外侧,且与漏液筒(7)接触;

混合组件(3)包括驱动电机(18)、转轴(19)、下搅拌桨(20)和卡座(21);转轴(19)转动设置在漏液筒(7)的下端,转轴(19)的下端连接驱动电机(18)的主轴,上端连接卡座(21);

下搅拌桨(20)设置在转轴(19)的外围;卡座(21)卡合连接漏液筒(7);

出气组件(4)包括通气管(23)、滑板(24)和出气喷头(25);通气管(23)沿竖直方向滑动设置,通气管(23)的上端连接出气喷头(25),上端连接滑板(24),且延伸至滑板(24)的下方。

2.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,密封盖(6)上设置有通槽(602);通槽(602)的槽壁上设置有螺纹;安装盖(9)的侧壁上设置有与通槽(602)匹配的外螺纹,安装盖(9)通过通槽(602)螺纹连接密封盖(6)。

3.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,密封盖(6)的侧壁上设置有外螺纹;通孔一的孔壁上设置有与密封盖(6)匹配的螺纹;密封盖(6)通过通孔一与壳体(1)螺纹连接。

4.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,密封盖(6)的上端设置有与壳体(1)平行的凸起边沿;凸起边沿与壳体(1)的接触面上设置有密封垫圈(60)(1)。

5.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,安装盖(9)的顶端设置有拧转件(17)。

6.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,连接杆(11)上转动设置有上搅拌桨(14)。

7.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,上安装座(12)为环状结构,且圆心位置与漏液筒(7)的轴心重叠。

8.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,通气管(23)为折叠伸缩管,通气管(23)通过密封件连接壳体(1)。

9.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,滑板(24)滑动连接水蒸气收集舱的舱壁,滑板(24)上设置有通气孔。

10.根据权利要求1所述的一种中药熏蒸治疗用设备,其特征在于,壳体(1)的前端设置有观察窗(27),壳体(1)的顶端设置有提手(26)。
