专利号: 2019213203924
申请人: 徐州光圆国腾矿山设备制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-02-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

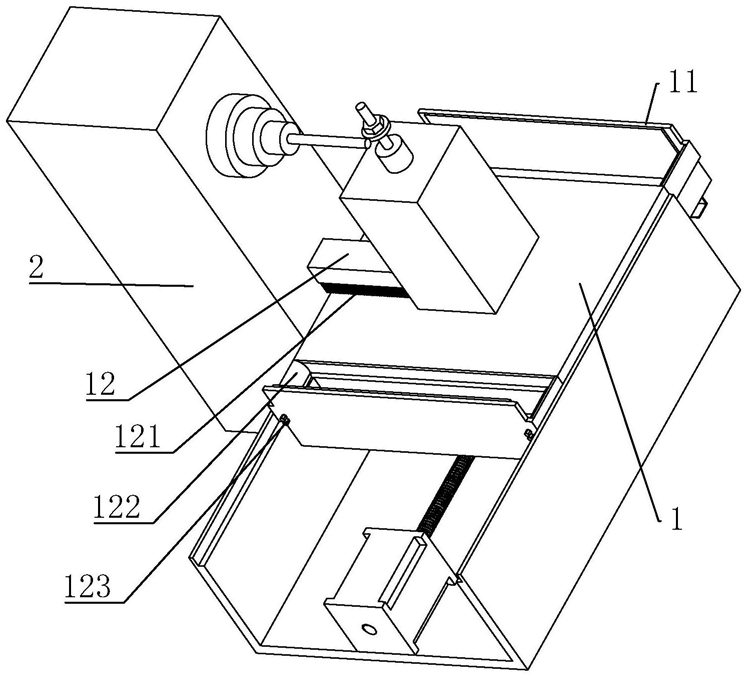

1.一种铣床的废屑清理装置,其特征是:包括设置在工作台(1)移动方向两侧边上的收集盒(11),所述收集盒(11)沿工作台(1)宽度方向分布,所述收集盒(11)的纵截面为U形,所述收集盒(11)与工作台(1)抵触的侧壁上端面所在的高度低于工作台(1)上端面的高度,所述铣床(2)朝向工作台(1)的一侧面设有固定板(12),所述固定板(12)上设有与工作台(1)上表面抵触的刷毛(121),所述收集盒(11)的盒口边缘设有向工作台(1)宽度方向两端延伸的导向板(122)。

2.根据权利要求1所述的一种铣床的废屑清理装置,其特征是:所述收集盒(11)与工作台(1)可拆卸连接,所述收集盒(11)与工作台(1)通过设置在收集盒(11)上的锁紧螺栓(123)固定。

3.根据权利要求1或2所述的一种铣床的废屑清理装置,其特征是:所述收集盒(11)内放置有沿收集盒(11)内壁分布的移动盒(13),所述移动盒(13)外壁贴合收集盒(11)内壁。

4.根据权利要求3所述的一种铣床的废屑清理装置,其特征是:所述收集盒(11)盒底开设有若干通槽(14),所述收集盒(11)通过通槽(14)滑移连接有顶杆(141),所述顶杆(141)由固定在收集盒(11)底部外壁上的气缸(142)驱动。

5.根据权利要求1所述的一种铣床的废屑清理装置,其特征是:所述固定板(12)内开设有放置槽(15),所述放置槽(15)的一端延伸出固定板(12)远离铣床(2)的一侧,且所述放置槽(15)的一侧槽壁延伸出固定板(12)的下端,所述固定板(12)通过放置槽(15)滑移连接有沿固定板(12)长度方向分布的加长板(151),所述刷毛(121)均固定在加长板(151)和固定板(12)上,所述固定板(12)上设有限制加长板(151)移出放置槽(15)的限位件。

6.根据权利要求5所述的一种铣床的废屑清理装置,其特征是:所述限位件包括设置在固定板(12)远离铣床(2)一端的转轴(16),所述转轴(16)设置在放置槽(15)的上方,所述转轴(16)上转动连接有转轮(161),所述转轮(161)的中心位于转轴(16)中心的下方,所述转轮(161)与转轴(16)紧连接,所述转轮(161)边缘到转轴(16)中心最远的距离大于转轴(16)中心到放置槽(15)上端槽壁的距离,所述转轮(161)边缘到转轴(16)中心最近的距离小于转轴(16)中心到放置槽(15)上端槽壁的距离。

7.根据权利要求6所述的一种铣床的废屑清理装置,其特征是:当加长板(151)从固定板(12)内拉出时,所述加长板(151)上端壁开设有供转轮(161)到转轴(16)中心最远边缘嵌入的嵌入槽(162)。

8.一种铣床,其特征在于,包括上述任意一项权利要求1-7所述的一种铣床的废屑清理装置。
