专利号: 2019213304249
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

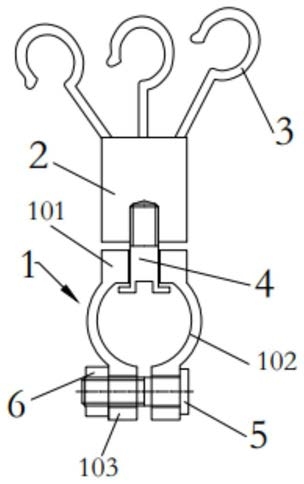

1.一种用于婴儿车的购物袋挂钩,其特征在于:包括卡扣件(1)、连接体(2)和至少三个挂钩(3),所述卡扣件(1)和所述连接体(2)的一端通过螺钉(4)连接,三个所述的挂钩(3)安装在所述连接体(2)的另一端且沿所述连接体(2)的轴线周向均匀分布,所述卡扣件(1)扣接于婴儿车的推杆把手上;

所述卡扣件(1)包括连接头(101)、对称设置的半圆形卡环(102)和对称设置的连接板(103),所述连接头(101)和连接体(2)的一端均设有与所述螺钉(4)配合的螺纹通孔,所述连接板(103)上设有通孔,所述对称设置的连接板(103)之间设有紧固件。

2.根据权利要求1所述的用于婴儿车的购物袋挂钩,其特征在于:所述挂钩(3)包括钩体(301)和锁扣(302),所述钩体(301)的头部设有内扣型弧形弯扣(303),所述锁扣(302)的一端设有与所述内扣型弧形弯扣(303)的外扣型弧形弯扣(304),所述锁扣(302)的另一端与所述钩体(301)尾部铰接。

3.根据权利要求2所述的用于婴儿车的购物袋挂钩,其特征在于:所述钩体(301)的尾部设有安装槽(305),所述安装槽(305)的两侧固设有挡板突起(306),所述锁扣(302)的另一端设有与所述挡板突起(306)配合安装的挂耳(307),所述挡板突起(306)和挂耳(307)均开设有铆接孔(308),铆接轴(309)穿过所述铆接孔(308)实现钩体(301)和锁扣(302)的铰接。

4.根据权利要求3所述的用于婴儿车的购物袋挂钩,其特征在于:所述挂耳(307)间的宽度小于所述挡板突起(306)间的宽度,所述挂耳(307)之间还设有扭簧(310)。

5.根据权利要求1所述的用于婴儿车的购物袋挂钩,其特征在于:所述紧固件为螺栓(5)和螺母(6),所述螺栓(5)穿过所述连接板(103)上的通孔配合螺母(6)实现连接板(103)间的锁紧固定。
