专利号: 2019213314109
申请人: 曹艳凤
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

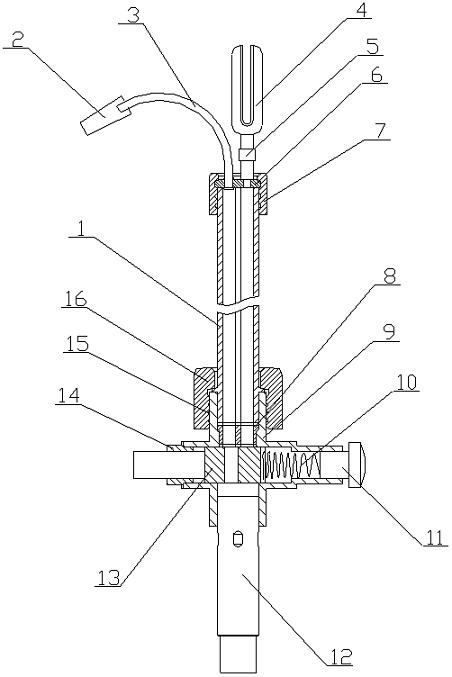

1.一种轨道沟槽清洁机,包括清洁头、延长管、切换组件和导入管,其特征在于导入管螺接置于切换组件一端,延长管一端通过安装螺套固定置于切换组件另一端,且通过切换组件和导入管进行连通通道切换,所述延长管为双通道结构,清洁头通过紧固螺套置于延长管的另一端上,所述清洁头由沟槽铲、铜管、夹板、回转连接管、封堵垫板、连接管Ⅰ和连接管Ⅱ组成,铜管固定置于封堵垫板上,且贯穿封堵垫板,回转连接管置于封堵垫板上,且贯穿封堵垫板,所述封堵垫板通过紧固螺套压合置于延长杆另一端端部,且铜管、回转连接管分别和延长管上的两个通道对应连通,沟槽铲通过连接管Ⅱ和铜管相连通,两个铲板对称置于沟槽铲两侧,夹板通过连接管Ⅰ和回转连接管连通,切换组件由连通衬板、主壳体、弹簧、调节旋钮、导入管、阀芯、固定套、密封环、连通孔和弧形拼合面组成,主壳体为四通结构,且四组通道相对的两组共轴,阀芯置有主壳体内,且横向贯穿两组通道,对应的两组通道分别通过固定套、调节旋钮固定封堵,阀芯和调节旋钮之间置有弹簧,所述弹簧一端固定置于调节旋钮上,另一端卡置于阀芯端部开设的卡槽内,阀芯上设置有按压杆,按压杆穿过固定套延伸置于主壳体外,阀芯上开有贯穿孔,所述贯穿孔轴线平行于另两组通道的轴线,连通衬板置于剩余两组通道中的一个通道内,且和阀芯相贴合,延长管一端套置于通道内,且和连通衬板相贴合,所述延长管通过安装螺套固定置于主壳体上,连通衬板上开有两个连通孔,且分别和延长管两个通道对应连通,导入管螺接置于延长管相对的通道内。

2.根据权利要求1所述的一种轨道沟槽清洁机,其特征在于所述沟槽铲为倒置梯形结构,所述沟槽铲为疏松多孔结构。

3.根据权利要求1所述的一种轨道沟槽清洁机,其特征在于所述夹板为U形壳体,且内侧壁镂空形成镂空区域。

4.根据权利要求3所述的一种轨道沟槽清洁机,其特征在于所述壳体内填充海绵,所述镂空区域等距分布有多个清洁胶条。

5.根据权利要求4所述的一种轨道沟槽清洁机,其特征在于所述清洁胶条和夹板内侧壁贴合。

6.根据权利要求3所述的一种轨道沟槽清洁机,其特征在于所述夹板的内侧面为圆弧面,且圆弧轴线和回转连接管轴线平行。

7.根据权利要求1所述的一种轨道沟槽清洁机,其特征在于所述弧形拼合面的圆弧半径等于阀芯半径,所述连通衬板和对应通道之间设置有限位结构。

8.根据权利要求1所述的一种轨道沟槽清洁机,其特征在于所述连通衬板底部开有弧形拼合面。

9.根据权利要求1所述的一种轨道沟槽清洁机,其特征在于各个所述连接位置均设置有密封结构。
