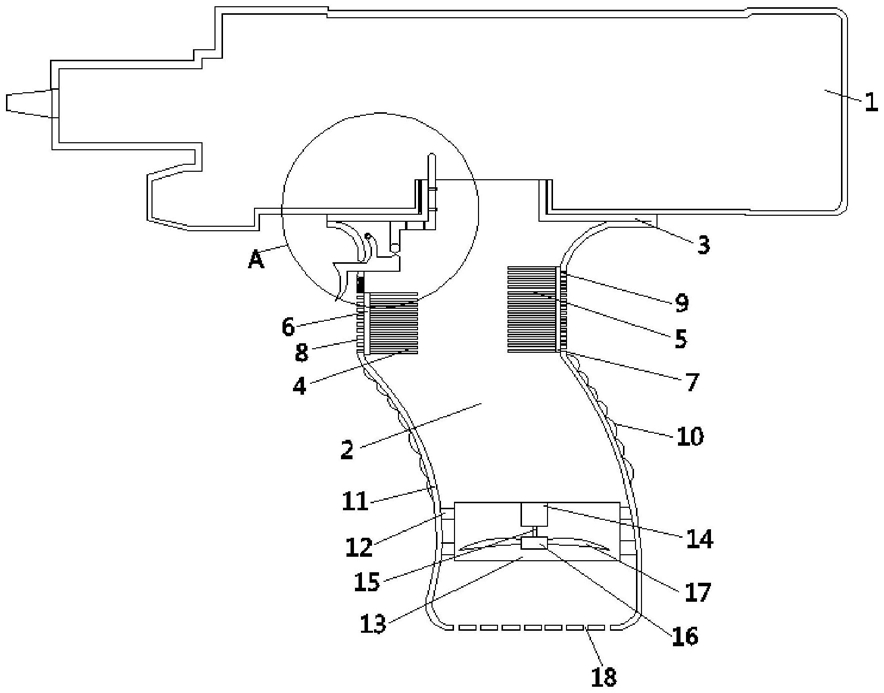

1.一种新型的焊枪散热手柄,包括手柄(2),其特征在于:所述手柄(2)的顶部螺纹连接有枪体(1),所述手柄(2)的顶部固定连接有手柄上板(3),所述手柄(2)的左侧内嵌有散热片a(4),所述手柄(2)的右侧内嵌有散热片b(5),所述散热片a(4)的左侧固定连接有散热板a(6),所述散热片b(5)的右侧固定连接有散热板b(7),所述散热板a(6)的左侧与侧边通风口a(8)的右侧固定连接,所述散热板b(7)的右侧与侧边通风口b(9)的左侧固定连接,所述手柄(2)的外壁设置有手柄壳(11),所述手柄壳(11)的外壁固定连接有凸出块(10),所述手柄(2)的内腔靠近底部的两侧固定连接有支撑架(12),所述支撑架(12)的顶端与散热风扇壳(13)的外表面固定连接,所述散热风扇壳(13)的内腔顶部与马达(14)的顶部固定连接,所述马达(14)的输出轴底部固定连接有连接杆(15),所述连接杆(15)的底部固定连接有风扇机体(16),所述风扇机体(16)的外表面固定连接有风扇叶片(17),所述手柄(2)的底部开设有底部通风口(18),所述侧边通风口a(8)的顶部固定连接有弹簧槽(26),所述弹簧槽(26)的内腔内嵌有弹簧(27),所述弹簧(27)的顶端与摩擦球(28)固定连接,所述摩擦球(28)的顶部活动连接有连动杆(20),所述连动杆(20)的左侧固定连接有扳机(19),所述连动杆(20)的顶部固定连接有旋转圈(31),所述旋转圈(31)的内部活动连接有固定针(30),所述连动杆(20)的右侧固定连接有撞针(21),所述撞针(21)上方设置有感应头a(22),所述感应头a(22)的顶部与信号线(23)的底部固定连接,所述信号线(23)内嵌在线卡(24)的内部,所述信号线(23)的顶部固定连接有感应头b(25),所述连动杆(20)的顶部与固定杆(29)的底端活动连接。
2.根据权利要求1所述的一种新型的焊枪散热手柄,其特征在于:所述支撑架(12)在手柄(2)左右侧各两个,且与散热风扇壳(13)固定连接。
3.根据权利要求1所述的一种新型的焊枪散热手柄,其特征在于:所述信号线(23)沿手柄(2)内壁向上延伸。
4.根据权利要求1所述的一种新型的焊枪散热手柄,其特征在于:所述感应头b(25)伸出手柄(2)外,并且伸入枪体(1)之中。
5.根据权利要求1所述的一种新型的焊枪散热手柄,其特征在于:所述摩擦球(28)、弹簧(27)、弹簧槽(26)、侧边通风口a(8)之间相对垂直。
6.根据权利要求1所述的一种新型的焊枪散热手柄,其特征在于:所述侧边通风口a(8)、侧边通风口b(9)均开设在手柄壳(11)左右两侧。
7.根据权利要求1所述的一种新型的焊枪散热手柄,其特征在于:所述凸出块(10)采用耐热橡胶材料制成。
