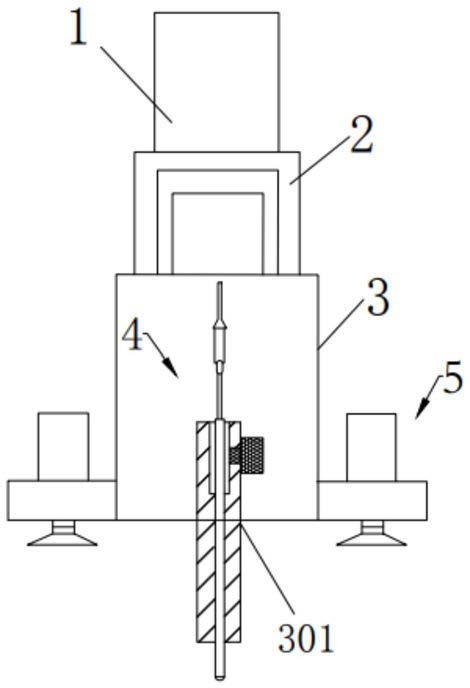

1.一种轮胎花纹深度的测量装置，其特征在于：包括手柄(1)、连接架(2)、测量框(3)、测量机构(4)和两组定位机构(5)，所述连接架(2)的一端与所述手柄(1)连接，所述连接架(2)的另一端与所述测量框(3)的顶端连接，所述测量机构(4)安装在所述测量框(3)的内部，两组所述的定位机构(5)对称安装在所述测量框(3)的左右两端。

2.根据权利要求1所述的轮胎花纹深度的测量装置，其特征在于：所述定位机构(5)包括气缸(501)、吸盘(502)和安装板(503)，所述安装板(503)的一端固定安装在所述测量框(3)的侧壁上，所述气缸(501)设置在安装板(503)的上端，所述安装板(503)下端设有吸盘(502)，所述气缸(501)穿过所述安装板(503)与所述吸盘(502)连接。

3.根据权利要求1所述的轮胎花纹深度的测量装置，其特征在于：所述测量机构(4)包括百分表(401)、检测针(402)和套筒(403)，所述检测针(402)安装在所述套筒(403)内，所述套筒(403)的顶端设有第一安装孔(404)，所述套筒(403)的底端设有第二安装孔(405)，所述检测针(402)的固定端穿过所述第一安装孔(404)安装在所述套筒(403)的顶端，所述检测针(402)的测量端穿过所述第二安装孔(405)安装在所述套筒(403)的底端，所述百分表(401)的下端与所述检测针(402)的固定端连接。

4.根据权利要求3所述的轮胎花纹深度的测量装置，其特征在于：所述套筒(403)内还设有限位夹筒(406)，所述限位夹筒(406)顶端安装在所述套筒(403)的顶端，所述检测针(402)置于所述限位夹筒(406)内。

5.根据权利要求3所述的轮胎花纹深度的测量装置，其特征在于：所述测量机构(4)还包括锁紧螺钉(407)，所述套筒(403)的侧壁上开设有与所述锁紧螺钉(407)配合的螺纹通孔(408)。

6.根据权利要求3所述的轮胎花纹深度的测量装置，其特征在于：所述测量框(3)的底端设有与所述套筒(403)配合的限位孔(301)，所述套筒(403)侧壁与所述限位孔(301)之间设有限位环。

7.根据权利要求1所述的轮胎花纹深度的测量装置，其特征在于：所述手柄(1)上设有橡胶防滑层。

8.根据权利要求1所述的轮胎花纹深度的测量装置，其特征在于：所述测量框(3)的外壁设有由透明玻璃制成的观察窗口。
