专利号: 2019213455018
申请人: 韩宇生
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

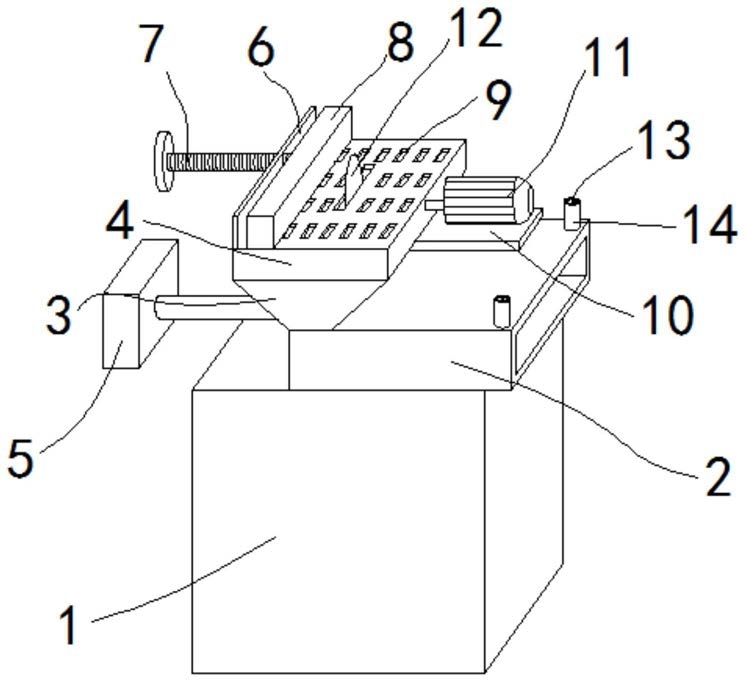

1.一种方便收纳木屑的木材切割装置,包括有底座(1)、储物腔(2)、倾斜腔(3)、矩形腔(4)、推杆(5)、固定板(6)和胶头螺栓(7),其特征在于:所述底座(1)的上表面右侧焊接设置有储物腔(2),所述储物腔(2)的上表面右侧焊接设置有倾斜腔(3),所述倾斜腔(3)的上方贯穿设置有矩形腔(4),所述矩形腔(4)的左侧表面中央贯穿设置有推杆(5),所述矩形腔(4)的上表面右侧焊接设置有固定板(6),所述固定板(6)的左侧表面中央螺纹设置有胶头螺栓(7),所述固定板(6)的有右侧滑动设置有滑动板(8),所述矩形腔(4)的上表面贯穿设置有多个贯穿槽(9),所述矩形腔(4)的右侧表面底部焊接设置有电机放置板(10),所述电机放置板(10)的上表面通过螺栓固定设置有旋转电机(11),所述矩形腔(4)的上表面中央嵌入设置有切割盘(12),所述储物腔(2)的上表面右侧两个角落焊接设置有尖状杆(13),所述尖状杆(13)外侧套接设置有套接环(14),所述推杆(5)的右侧焊接设置有挤压板(15)。

2.根据权利要求1所述的方便收纳木屑的木材切割装置,其特征在于:所述胶头螺栓(7)的右侧表面顶住滑动板(8)的右侧表面。

3.根据权利要求1所述的方便收纳木屑的木材切割装置,其特征在于:所述旋转电机(11)的输出端连接于切割盘(12)上。

4.根据权利要求1所述的方便收纳木屑的木材切割装置,其特征在于:所述套接环(14)和尖状杆(13)的高度相同。

5.根据权利要求1所述的方便收纳木屑的木材切割装置,其特征在于:所述推杆(5)的左端焊接设置有固定块。

6.根据权利要求1所述的方便收纳木屑的木材切割装置,其特征在于:所述底座(1)的外侧表面嵌入设置有开关组件,且开关组件包括有旋转电机(11)和推杆(5)所使用的开关。

7.根据权利要求1所述的方便收纳木屑的木材切割装置,其特征在于:所述储物腔(2)为右侧开口的储物腔。
