专利号: 2019213471824
申请人: 浙江诚迅新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

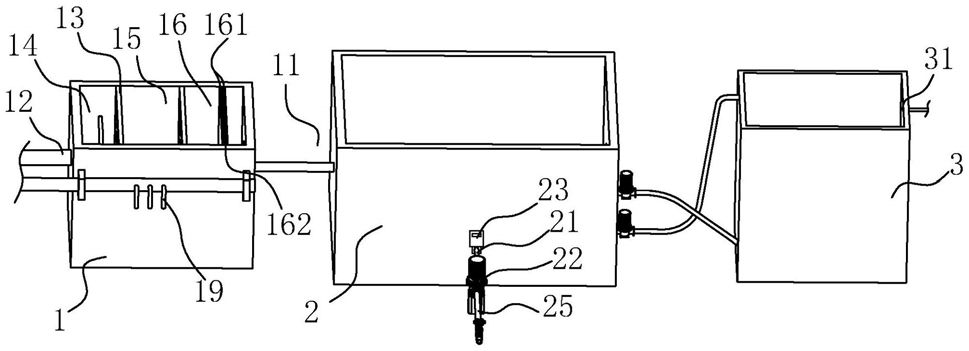

1.一种废水回收利用系统,包括水处理箱(1)、蓄水箱(2)、输水泵(22),所述水处理箱(1)设有出水管(11)、供废水进入水处理箱(1)的进水管(12),所述出水管(11)将水处理箱(1)与蓄水箱(2)连通,所述蓄水箱(2)设有连接管(21),所述输水泵(22)的进水口通过连接管(21)与蓄水箱(2)底部连通,所述输水泵(22)的出水口连通有通向车间的车间管道(25),其特征是:所述连接管(21)设有用于检测连接管(21)中水压的水压感应器(23),所述水压感应器(23)可控制输水泵(22)的开启与关闭,所述蓄水箱(2)中的水可凭自身重力从车间管道(25)流出,所述蓄水箱(2)设有用于调节蓄水箱(2)中液位使连接管(21)中水压稳定的液位调节机构(24)。

2.根据权利要求1所述的一种废水回收利用系统,其特征是:还包括调节箱(3),所述液位调节机构(24)包括调节泵一(241)、调节泵二(242)、用于检测蓄水箱(2)液位的液位传感器一(243)和液位传感器二(244),所述液位传感器一(243)可控制调节泵一(241),所述液位传感器二(244)可控制调节泵二(242),所述调节泵一(241)的进水口通过管道与蓄水箱(2)内部连通,所述调节泵一(241)的出水口通过管道与调节箱(3)内部连通,所述调节泵二(242)的出水口通过管道与蓄水箱(2)内部连通,所述调节泵二(242)的进水口通过管道与调节箱(3)内部连通。

3.根据权利要求2所述的一种废水回收利用系统,其特征是:所述调节箱(3)设有用于补充调节箱(3)水分的补水口(31),所述补水口(31)与自来水管道连通。

4.根据权利要求1所述的一种废水回收利用系统,其特征是:所述水处理箱(1)设有多块过滤板(13),多块所述过滤板(13)将水处理箱(1)分隔为沉淀区(14)、除菌区(15)、净化区(16),所述除菌区(15)位于沉淀区(14)与净化区(16)之间,所述进水管(12)与沉淀区(14)连通,所述出水管(11)与净化区(16)连通。

5.根据权利要求4所述的一种废水回收利用系统,其特征是:所述水处理箱(1)的内底壁设有用于存储沉淀污泥的存污槽(141),所述存污槽(141)位于沉淀区(14)。

6.根据权利要求5所述的一种废水回收利用系统,其特征是:所述存污槽(141)的底壁设有用于抽吸污泥的潜污泵(17),所述水处理箱(1)的箱壁设有用于排出污泥的排污管(18),所述排污管(18)与潜污泵(17)的出口连通。

7.根据权利要求4所述的一种废水回收利用系统,其特征是:所述水处理箱(1)设有多根用于输送臭氧的传输管(19),多根所述传输管(19)的出气端位于除菌区(15)的水体内。

8.根据权利要求4所述的一种废水回收利用系统,其特征是:所述水处理箱(1)设有活性炭填料层(162)、两块用于放置活性炭填料层(162)的填料板(161),所述填料板(161)与水处理箱(1)固定连接,两块所述填料板(161)平行设置,所述活性炭填料层(162)位于两块填料板(161)之间,所述填料板(161)为可供水体通过的滤板,所述活性炭填料层(162)位于净化区(16)内,所述活性炭填料层(162)将净化区(16)分隔,所述出水口与过滤板(13)分别位于活性炭填料层(162)的两侧。
