专利号: 201921353803X
申请人: 苏州锦华宠物用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

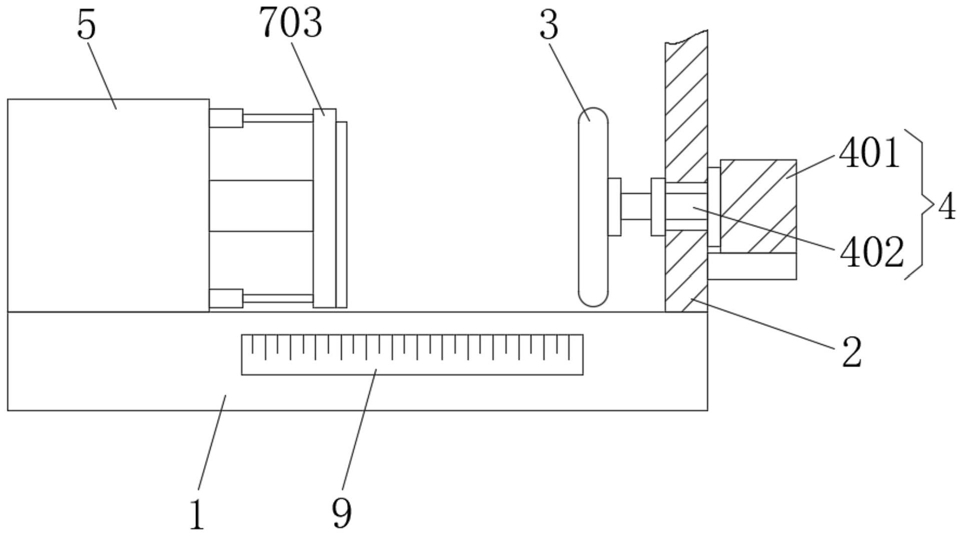

1.一种切片均匀的切片机,包括工作台(1),其特征在于:所述工作台(1)顶部的右侧固定连接有支架(2),所述支架(2)的左侧设置有切片刀(3),所述支架(2)的右侧设置有与切片刀(3)配合使用的驱动组件(4),所述工作台(1)顶部的左侧固定连接有壳体(5),所述壳体(5)内腔的背面设置有移动组件(6),所述壳体(5)的内腔设置有辅助组件(7),所述工作台(1)的正面固定连接有刻度尺(9)。

2.根据权利要求1所述的一种切片均匀的切片机,其特征在于:所述驱动组件(4)包括电机(401),所述电机(401)的底部通过安装板与支架(2)右侧的底部固定连接,所述电机(401)的输出端固定连接有转轴(402),所述转轴(402)的左侧贯穿至支架(2)的左侧并通过连接块与切片刀(3)的右侧固定连接。

3.根据权利要求1所述的一种切片均匀的切片机,其特征在于:所述辅助组件(7)包括移动杆(701),所述移动杆(701)顶部的左侧和底部的左侧均通过滑套滑动连接有滑杆(702),所述滑杆(702)的两侧与壳体(5)内腔两侧的顶部和底部固定连接,所述移动杆(701)的右侧贯穿至壳体(5)的右侧并固定连接有隔板(703),所述隔板(703)的右侧固定连接有挡板,所述隔板(703)左侧的顶部和底部均固定连接有伸缩杆,且伸缩杆的左侧与壳体(5)右侧的顶部和底部固定连接。

4.根据权利要求1所述的一种切片均匀的切片机,其特征在于:所述移动组件(6)包括电动机(601),所述电动机(601)的右侧与壳体(5)内腔右侧的后侧固定连接,所述电动机(601)的输出端固定连接有螺杆(602),所述螺杆(602)的左侧通过轴承座与壳体(5)内腔左侧的后侧固定连接,所述螺杆(602)表面的左侧螺纹连接有螺套(603),所述螺套(603)的正面与滑套的背面固定连接。

5.根据权利要求3所述的一种切片均匀的切片机,其特征在于:所述移动杆(701)左侧的顶部和底部均固定连接有弹簧(8),所述弹簧(8)的左侧固定连接有保护垫。
