专利号: 2019213541032
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

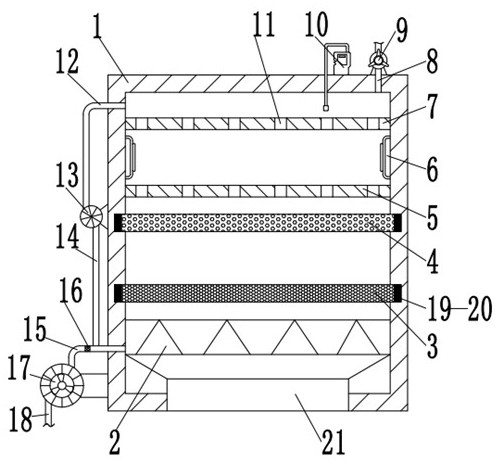

1.一种环保气体净化装置,包括箱体(1),其特征在于,所述箱体(1)的内部靠近底部的位置通过螺栓固定有静电除尘器(2),所述静电除尘器(2)的下端设置有漏斗(21),所述箱体(1)的内部分别设置第一过滤网(3)和第二过滤网(4),所述箱体(1)的两侧内壁上分别开有两个平行分布的凹槽(20),所述凹槽(20)的底部设置有密封垫(19),所述第一过滤网(3)和第二过滤网(4)插接至两个平行分布的凹槽(20)的内部,且第一过滤网(3)和第二过滤网(4)的两端与密封垫接触,所述箱体(1)的两侧内壁上通过螺栓固定有第一挡板(5)和第二挡板(7),所述箱体(1)的两侧内壁上通过螺栓固定有两个紫外线消毒灯(6),所述箱体(1)的顶端设置有排气管(8),所述箱体(1)的顶端通过螺栓固定有阀门(9),且阀门(9)与排气管(8)相连接,所述箱体(1)的一侧靠近底部的位置通过螺栓固定有风机(17),所述风机(17)的出气口通过螺栓固定有输气管(15),所述输气管(15)的一侧靠近箱体的位置开有出气孔,所述风机(17)的进气口通过螺栓固定有进气管(18),所述箱体(1)的一侧外壁靠近底部的位置开有进气孔,所述输气管(15)远离风机(17)的一端通过进气孔延伸至箱体(1)的内部。

2.根据权利要求1所述的一种环保气体净化装置,其特征在于,所述第一过滤网(3)位于静电除尘器(2)的上方,位于第二过滤网(4)的下方,所述第二过滤网(4)位于第一挡板(5)的下方,所述紫外线消毒灯(6)位于第一挡板(5)的上方,位于第二挡板(7)的下方。

3.根据权利要求1所述的一种环保气体净化装置,其特征在于,所述箱体(1)的一侧外壁靠近顶部的位置设置有集气管(12),所述箱体(1)的一侧外壁上通过螺栓固定有气泵(13),且集气管(12)与气泵(13)的进气孔通过螺栓连接,所述气泵(13)的出气孔通过螺栓固定有出气管(14),所述出气管(14)远离气泵(13)的一端通过出气孔延伸至输气管(15)的内部。

4.根据权利要求1所述的一种环保气体净化装置,其特征在于,所述第一挡板(5)和第二挡板(7)分别开有均匀分布的若干个导气孔(11)。

5.根据权利要求1所述的一种环保气体净化装置,其特征在于,所述箱体(1)的顶端外壁上设置有气体检测仪(10)。

6.根据权利要求1所述的一种环保气体净化装置,其特征在于,所述箱体(1)的内部底端开有出尘口,且出尘口与漏斗(21)相适配。

7.根据权利要求1所述的一种环保气体净化装置,其特征在于,所述输气管(15)的内部设置有第三过滤网(16)。
