专利号: 2019213547236
申请人: 徐州工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

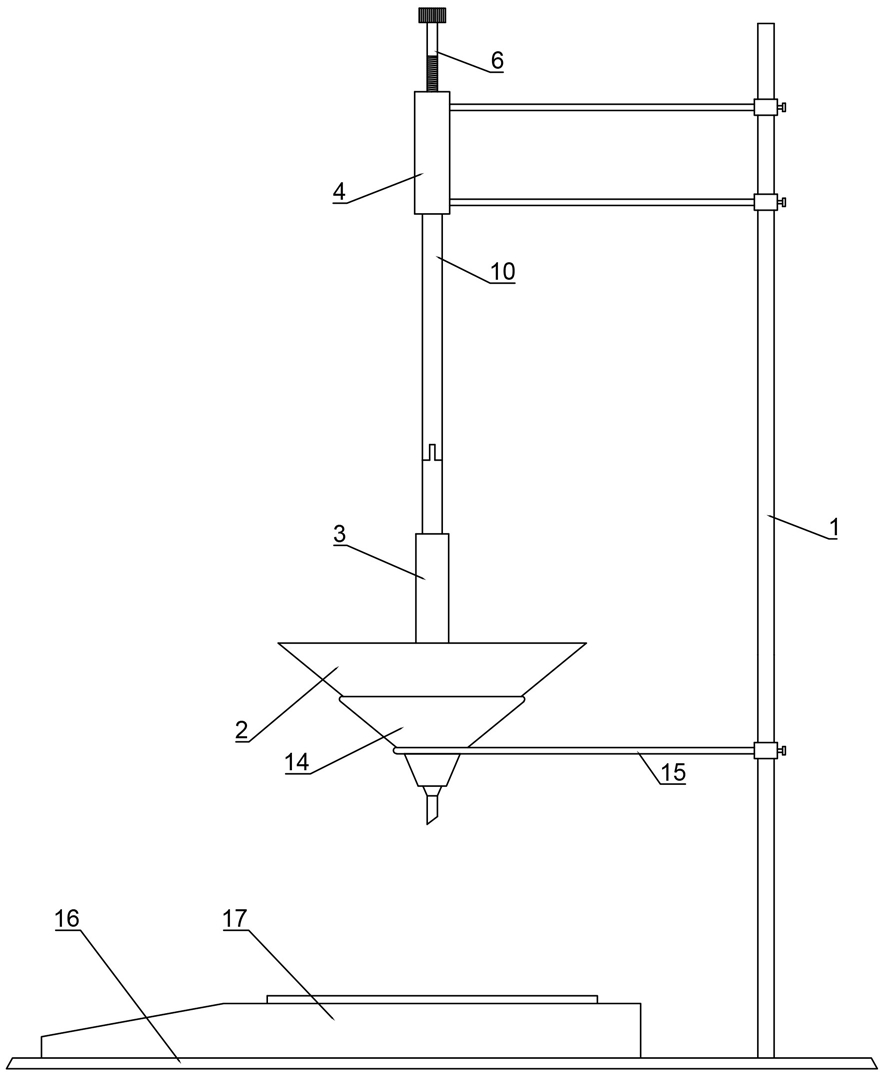

1.一种质量称量用辅助漏斗,其特征在于:包括支架和放置在支架上的漏斗本体,所述漏斗本体包括上部的盛液段、中部的节流段和下部的尾管,盛液段和节流段均为倒锥形,盛液段的锥度大于节流段,尾管为均匀的中空管,盛液段、节流段和尾管内壁设置有超疏水疏油层;所述漏斗本体上方设置有竖直的控制杆,控制杆下端为倒锥形,与节流段的形状吻合,控制杆通过升降调节装置安装在支架上;所述漏斗本体通过漏斗托设置在支架上,漏斗托的上部与盛液段外壁相贴合,漏斗托的下部与节流段外壁相贴合,漏斗托通过漏斗托柄固定到支架上,漏斗托柄的一端环绕漏斗托的上部与下部的相连处;所述支架的下部设置有称量台,称量台上设置有电子天平,电子天平位于漏斗本体的正下方。

2.根据权利要求1所述的质量称量用辅助漏斗,其特征在于:所述漏斗托的上部与下部为一体成型的结构。

3.根据权利要求2所述的质量称量用辅助漏斗,其特征在于:所述漏斗托柄的截面呈扁圆形或长圆形。

4.根据权利要求1所述的质量称量用辅助漏斗,其特征在于:所述升降调节装置包括竖直设置的套管,套管与支架连接,套管内固定有内螺纹螺栓,套管上部还设置有与内螺纹螺栓相匹配的调节螺杆,调节螺杆的下端带动控制杆的升降。

5.根据权利要求4所述的质量称量用辅助漏斗,其特征在于:所述套管内水平设置有活动推板,活动推板上方与调节螺杆的下端接触连接,活动推板下方设置有嵌在套管内的弹簧,且活动推板下侧面固定连接有连接杆,连接杆上端套设在弹簧内,连接杆的另一端与控制杆连接。

6.根据权利要求5所述的质量称量用辅助漏斗,其特征在于:所述连接杆与控制杆的连接为可拆卸非转动连接。

7.根据权利要求5所述的质量称量用辅助漏斗,其特征在于:所述调节螺杆的下端为圆弧面。

8.根据权利要求1所述的质量称量用辅助漏斗,其特征在于:所述节流段内侧面设置为粗糙面。

9.根据权利要求1所述的质量称量用辅助漏斗,其特征在于:所述控制杆的下端的锥形顶端为圆弧面。
