专利号: 2019213549246
申请人: 高俊
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

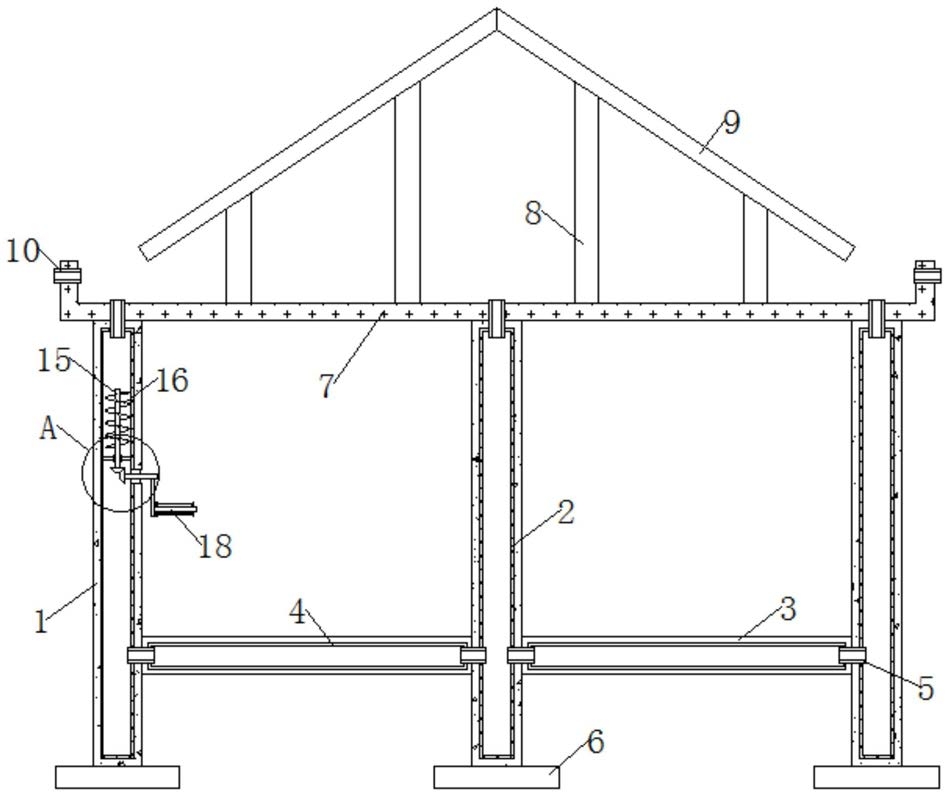

1.一种园林用防止座椅发热的凉亭,包括水泥柱(1)、金属筒(2)、水泥板(3)、金属层(4)、连接管(5)、底板(6)、顶板(7)、支撑杆(8)、遮阳板(9)、排水管(10)、防水轴承(11)、转动杆(12)、主动块(13)和从动块(14)、转动栓(15)、螺旋叶片(16)、密封轴承(17)和转动把手(18),其特征在于:所述底板(6)的顶部均浇筑有水泥柱(1),所述水泥柱(1)的内部嵌入设置有金属筒(2),所述水泥柱(1)之间均浇筑有水泥板(3),所述水泥板(3的内部均金属层(4),所述金属筒(2)的一侧和顶部均嵌入焊接有连接管(5),且连接管(5)的一端分别嵌入焊接在金属层(4)的一侧,所述水泥柱(1)的顶部均粘接在顶板(7)的底部,且连接管(5)贯穿顶板(7),所述顶板(7)的顶部焊接设置有若干根支撑杆(8),所述支撑杆(8)的顶部均焊接设置在遮阳板(9)的底部,所述顶板(7)的外侧均嵌入焊接有若干根排水管(10),所述金属筒(2)的一侧嵌入焊接有防水轴承(11),所述防水轴承(11)的中间贯穿焊接有转动杆(12),所述转动杆(12)的一端焊接设置有主动块(13),所述金属筒(2)的内壁通过支杆焊接设置有密封轴承(17),所述密封轴承(17)的中间贯穿焊接有转动栓(15),所述转动栓(15)顶部的表面焊接设置有螺旋叶片(16),所述转动栓(15)的底部焊接设置有从动块(14),所述转动杆(12)的另一端焊接设置有转动把手(18)。

2.根据权利要求1所述的园林用防止座椅发热的凉亭,其特征在于:所述从动块(14)和主动块(13)均呈圆台状,且从动块(14) 和主动块(13)斜面倾斜角度为45°。

3.根据权利要求1或2任意一项所述的园林用防止座椅发热的凉亭,其特征在于:所述从动块(14)和主动块(13)的斜面紧贴在一起,且从动块(14)和主动块(13)相互垂直。

4.根据权利要求1所述的园林用防止座椅发热的凉亭,其特征在于:所述转动把手(18)由竖杆、横杆、两个定位环和转筒组成,所述竖杆焊接在转动杆(12)的底部,所述横杆焊接在竖杆的右侧,所述横杆与转筒活动套接,且横杆贯穿焊接在两个定位环中,并且转筒位于两个定位环之间。

5.根据权利要求1所述的园林用防止座椅发热的凉亭,其特征在于:所述水泥柱(1)共设有六根,所述水泥柱(1)呈等边六边形排列,且六根水泥柱(1)之间设有五块水泥板(3),并且六根水泥柱(1)和五块水泥板(3)间隔设置。

6.根据权利要求1所述的园林用防止座椅发热的凉亭,其特征在于:所述遮阳板(9)的范围小于顶板(7)的表面,且排水管(10)的高度高于六根连接管(5)的管口。
