专利号: 201921362355X
申请人: 扬州高强电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

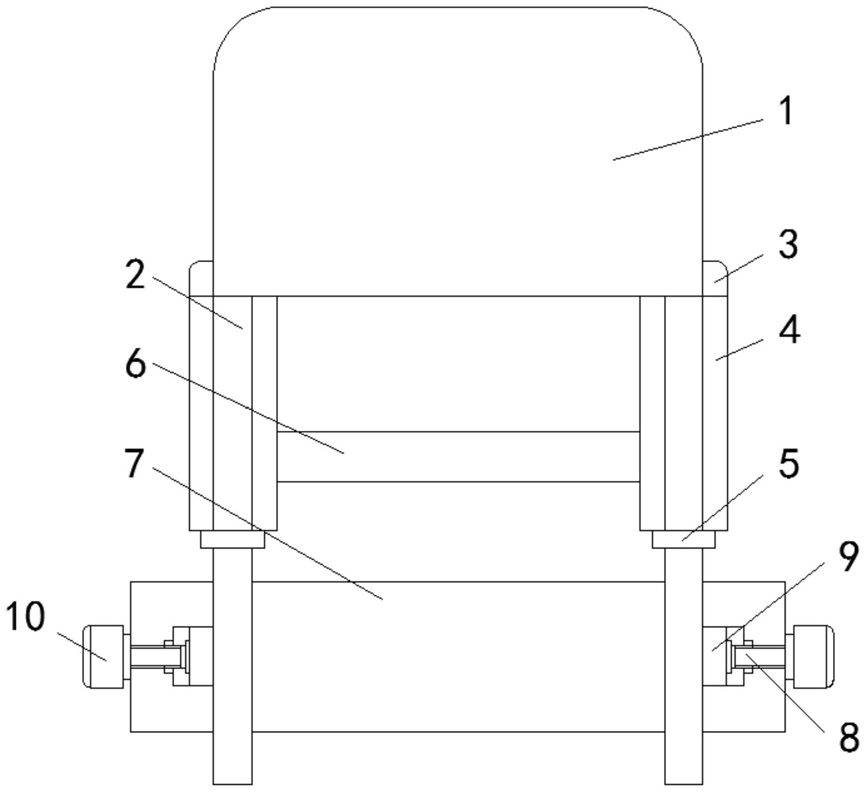

1.一种散热性能强的金属化薄膜电容器,包括电容外壳(1),其特征在于:所述电容外壳(1)的内部固定安装有数量为两个且均延伸至电容外壳(1)下方的引脚(2),所述电容外壳(1)的左右两侧均固定安装有固定块(3),两个所述引脚(2)的外部均套接有位于电容外壳(1)底部的绝缘套(4),两个所述引脚(2)的外部均固定安装有位于绝缘套(4)底部的限位板(5),两个所述绝缘套(4)相对的一侧固定安装有连接杆(6),两个所述引脚(2)的外部活动安装有位于限位板(5)下方的稳定板(7),所述稳定板(7)的内部螺纹连接有螺纹杆(8),所述螺纹杆(8)靠近引脚(2)的一侧活动安装有稳定块(9),所述螺纹杆(8)远离稳定块(9)的一侧固定安装有位于稳定板(7)外部的转钮(10),所述稳定板(7)的背部固定安装有把手(11)。

2.根据权利要求1所述的一种散热性能强的金属化薄膜电容器,其特征在于:所述绝缘套(4)为橡胶套,绝缘套(4)的厚度与固定块(3)的宽度相同。

3.根据权利要求1所述的一种散热性能强的金属化薄膜电容器,其特征在于:所述稳定板(7)的正面开设有凹槽,凹槽的数量为两个,凹槽与引脚(2)相适配,两个所述引脚(2)均匀分布于两个所述凹槽的内部。

4.根据权利要求1所述的一种散热性能强的金属化薄膜电容器,其特征在于:所述稳定板(7)的内部开设有螺纹孔,螺纹孔的数量为两个,螺纹杆(8)的数量为两个,螺纹孔与螺纹杆(8)相适配,螺纹杆(8)位于螺纹孔的内部。

5.根据权利要求3所述的一种散热性能强的金属化薄膜电容器,其特征在于:所述稳定板(7)的内部开设有位于凹槽靠近螺纹杆(8)一侧的活动孔,活动孔与凹槽连通,活动孔与稳定块(9)相适配,稳定块(9)位于活动孔的内部。

6.根据权利要求1所述的一种散热性能强的金属化薄膜电容器,其特征在于:所述稳定块(9)为橡胶块,稳定块(9)与引脚(2)相接触。
