专利号: 2019213733899
申请人: 张吓细
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

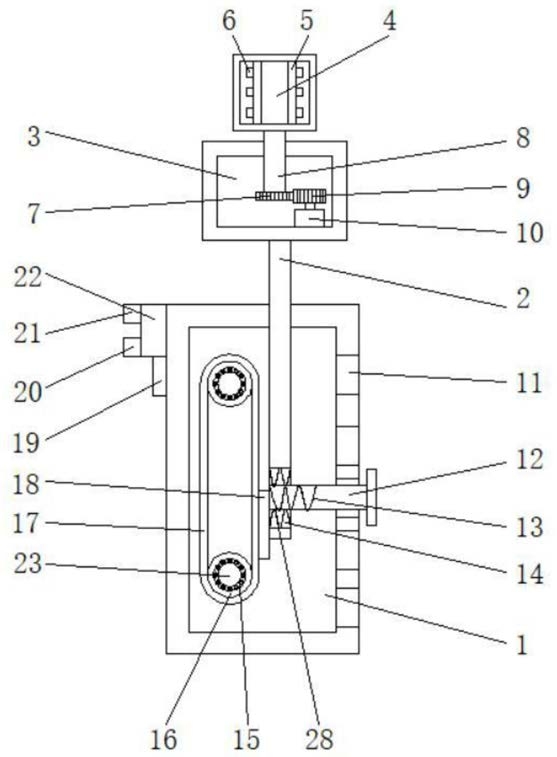

1.一种隧道建设用照明装置,包括移动盒(1),其特征在于:所述移动盒(1)内部底端左右两侧均固定安装有第一轴承(15),两个所述第一轴承(15)内侧壁之间贯穿安装有第一随动杆(23),所述第一随动杆(23)中端表面贯穿滑动安装有第一滚动桶(16),所述移动盒(1)内部顶端左右两侧均固定安装有第二轴承(24),两个所述第二轴承(24)内侧壁之间贯穿安装有第二随动杆(26),所述第二随动杆(26)中端表面贯穿滑动安装有第二滚动桶(25),所述第二滚动桶(25)表面和第一滚动桶(16)表面通过传送皮带(17)滑动相连接,所述第一随动杆(23)右侧顶端表面固定安装有手推杆(27);

所述传送皮带(17)右侧表面固定安装有固定板(18),所述固定板(18)右侧表面固定安装有滑动板(2);

所述移动盒(1)左侧顶端表面固定安装有控制台(22),所述控制台(22)左侧顶端表面等距固定安装有照明灯控制按钮(20)和转动电机控制按钮(21),所述控制台(22)底端表面固定安装有蓄电池(19)。

2.根据权利要求1所述的隧道建设用照明装置,其特征在于:所述滑动板(2)顶端表面固定安装有调节盒(3),所述调节盒(3)内部顶端中部贯穿安装有旋转杆(8),所述旋转杆(8)底端表面镶嵌安装有随动齿轮(7),所述调节盒(3)内部右侧底端表面固定安装有转动电机(10),所述转动电机(10)顶端表面镶嵌安装有传动齿轮(9),所述传动齿轮(9)左侧与随动齿轮(7)右侧相啮合,所述旋转杆(8)顶端表面固定安装有透明照明盒(4),所述透明照明盒(4)内部左右两侧表面均固定安装有连接板(5),每个所述连接板(5)表面均等距固定安装有若干照明灯(6)。

3.根据权利要求1所述的隧道建设用照明装置,其特征在于:所述滑动板(2)底端内部开设有第二连接螺孔(14),所述第二连接螺孔(14)内侧壁贯穿安装有连接螺栓(12),所述连接螺栓(12)左侧顶端表面贯穿安装在移动盒(1)右侧内部,所述移动盒(1)右侧内部等距开设有若干第一连接螺孔(11),每个所述第一连接螺孔(11)的直径均与第二连接螺孔(14)的直径相同,所述第二连接螺孔(14)内侧壁开设有内螺纹(28),所述连接螺栓(12)左侧表面开设有外螺纹(13),所述外螺纹(13)与内螺纹(28)相适配。

4.根据权利要求2所述的隧道建设用照明装置,其特征在于:所述滑动板(2)、连接板(5)、旋转杆(8)、第一随动杆(23)和第二随动杆(26)均是由不锈钢材质制成,所述传送皮带(17)是由橡胶材质制成。

5.根据权利要求2所述的隧道建设用照明装置,其特征在于:所述蓄电池(19)通过输电线与照明灯(6)和转动电机(10)相连接,所述照明灯控制按钮(20)和转动电机控制按钮(21)通过蓄电池(19)分别与照明灯(6)和转动电机(10)电性连接。
