专利号: 2019213740125
申请人: 张世仙
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

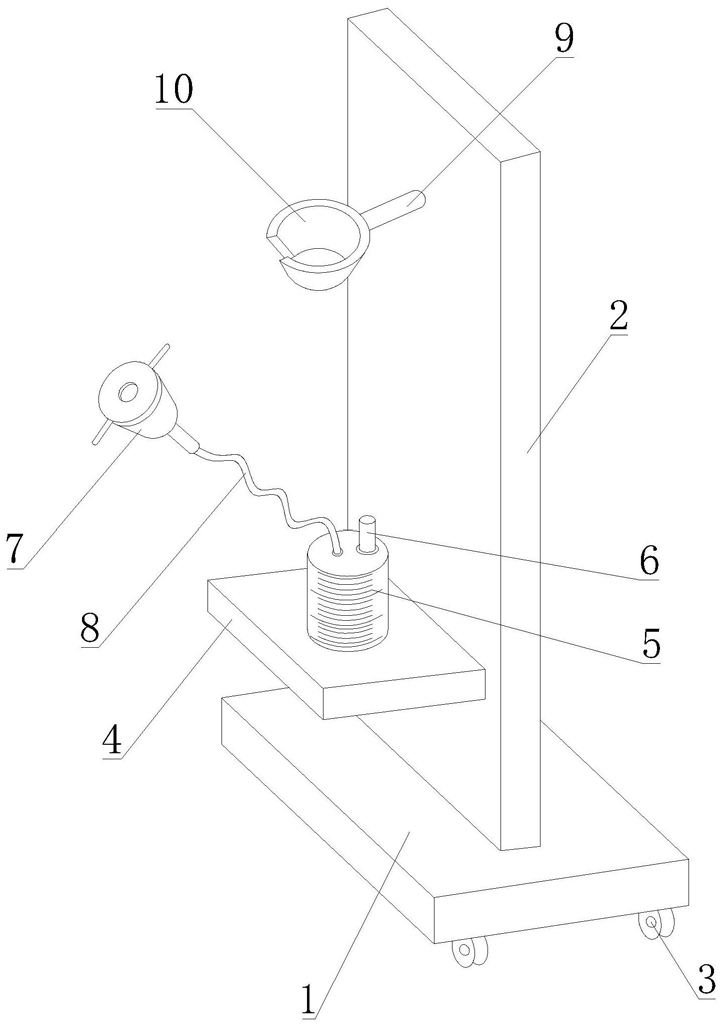

1.一种悬挂式尿样采集工具,其特征在于,包括底座(1)、固定件(2)、连接板(4)、尿液收集件(5)、通气管(6)、尿液采集件(7)、输出管(11)、密封盖(13)、输尿管(16)、套管(17)、转动件(18)、弹性件(19)和密封塞(20);固定件(2)竖直设置在底座(1)上,底座(1)底部设有万向轮(3);连接板(4)水平设置在固定件(2)上;尿液收集件(5)设置在连接板(4)上,尿液收集件(5)为透明状,且表面设有体积刻度;通气管(6)竖直设置在尿液收集件(5)上并与其连通;输出管(11)竖直设置在尿液收集件(5)上并穿过连接板(4)向下延伸,且输出管(11)上设有控制阀;尿液采集件(7)上设有把手(15);密封盖(13)设置在尿液采集件(7)上,且密封盖(13)上设有通孔(14);输尿管(16)竖直设置在尿液采集件(7)上,套管(17)竖直设置在输尿管(16)的外周;转动件(18)转动设置在套管(17)上,弹性件(19)倾斜设置在套管(17)上并与转动件(18)连接;密封塞(20)水平设置在套管(17)上并位于转动件(18)的上方;软管(8)与尿液收集件(5)连通,套管(17)插入软管(8)中,密封塞(20)塞住软管(8);悬挂件(10)位于尿液收集件(5)的上方,固定杆(9)横向设置在固定件(2)上并与悬挂件(10)连接;悬挂件(10)上竖直设有供软管(8)穿过的开口。2.根据权利要求1所述的一种悬挂式尿样采集工具,其特征在于,连接板(4)上设有开口朝上的凹槽(12),尿液收集件(5)底部插入凹槽(12)内。3.根据权利要求1所述的一种悬挂式尿样采集工具,其特征在于,尿液收集件(5)上还设有清洗液输入管,清洗液输入管上设有外盖。4.根据权利要求1所述的一种悬挂式尿样采集工具,其特征在于,尿液采集件(7)为碗状结构,悬挂件(10)为与之相配合的碗状结构。5.根据权利要求1所述的一种悬挂式尿样采集工具,其特征在于,密封盖(13)上设有内螺纹,尿液采集件(7)上设有外螺纹,密封盖(13)与尿液采集件(7)螺纹连接。6.根据权利要求1所述的一种悬挂式尿样采集工具,其特征在于,转动件(18)围绕套管(17)呈环形阵列分布。7.根据权利要求1所述的一种悬挂式尿样采集工具,其特征在于,密封塞(20)为“T”状。
