专利号: 2019213809332
申请人: 洛阳万基铝加工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

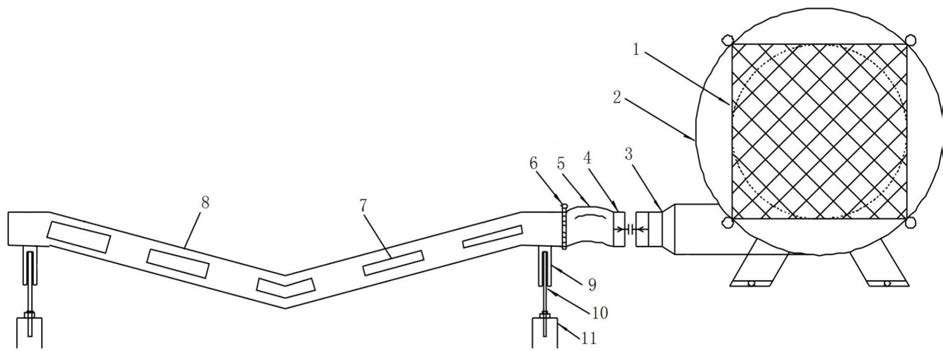

1.一种铸轧板板面吹扫装置,其特征在于:包含吹扫风机(2)、升降机构(11)和一端为封闭端的吹扫管(8);所述升降机构(11)竖直设有两个,两个升降机构(11)的底座分别安装于铸轧机支撑辊的两端外侧,两个升降机构(11)的升降杆(10)杆端分别与吹扫管(8)的两端侧壁对应连接;所述吹扫风机(2)的进风口设有空气过滤罩(1),吹扫风机(2)的出风口通过软管(5)与吹扫管(8)的开口端对应连通,所述吹扫管(8)的一侧管壁沿吹扫管(8)轴线排列设有若干对应铸轧板板面的吹风口(7)。

2.根据权利要求1所述的铸轧板板面吹扫装置,其特征是:所述吹扫管(8)管身中部向对应的铸轧板板面下沉呈V形结构。

3.根据权利要求2所述的铸轧板板面吹扫装置,其特征是:所述吹扫管(8)的V形结构管身夹角为90~140度。

4.根据权利要求1所述的铸轧板板面吹扫装置,其特征是:若干吹风口(7)均匀排列,且若干吹风口(7)的出口面积从吹扫管(8)的开口端向封闭端依次增大。

5.根据权利要求1或4所述的铸轧板板面吹扫装置,其特征是:所述吹风口(7)设为矩形,且若干吹风口(7)的长度相同。

6.根据权利要求5所述的铸轧板板面吹扫装置,其特征是:所述吹风口(7)的长度方向与对应铸轧板板面的夹角为45度。

7.根据权利要求1所述的铸轧板板面吹扫装置,其特征是:所述空气过滤罩(1)与吹扫风机(2)的进风口之间设有高效空气过滤棉。

8.根据权利要求1所述的铸轧板板面吹扫装置,其特征是:所述吹扫管(8)两端侧壁均固定有套装适配于对应升降杆(10)杆端的支撑套管(9)。

9.根据权利要求1所述的铸轧板板面吹扫装置,其特征是:所述软管(5)一端通过喉箍(6)与吹扫管(8)的开口端可拆卸连接,软管(5)的另一端通过空气快插接头(4)与吹扫风机(2)的出风口可拆卸连接。

10.根据权利要求1所述的铸轧板板面吹扫装置,其特征是:所述吹扫风机(2)与吹扫管(8)之间设有用于向吹扫管(8)聚风的变径管(3)。
