专利号: 2019213842858
申请人: 庄静
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

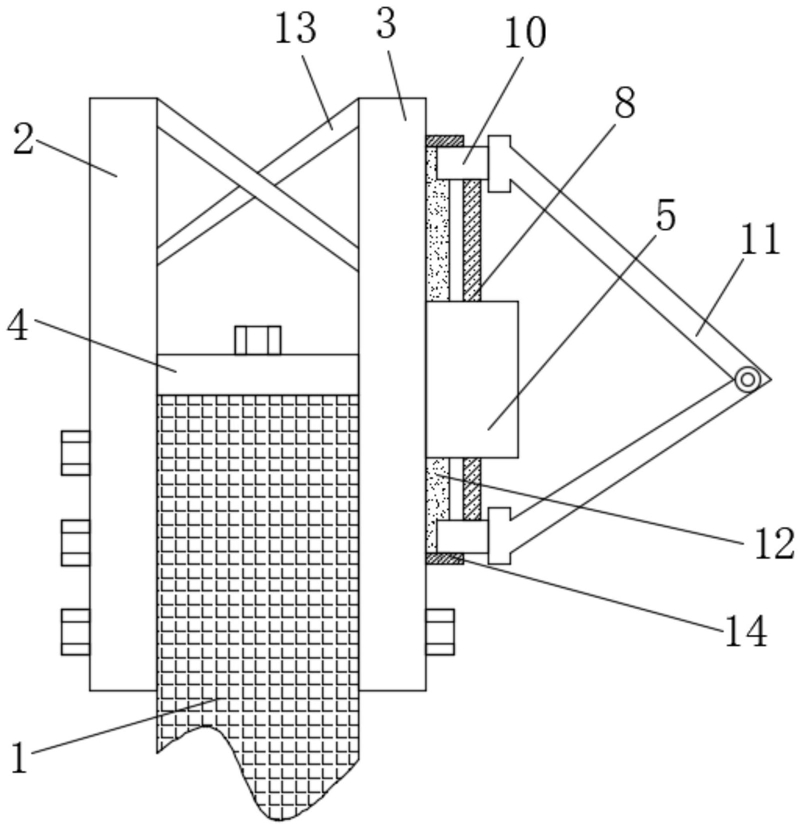

1.一种桥梁挡风结构,包括墙体(1)和挡风结构,其特征在于:所述挡风结构包括左固定板(2)和右固定板(3),所述左固定板(2)和右固定板(3)之间通过连接板(4)固定连接,所述连接板(4)的下表面与墙体(1)的上表面相接触;

所述右固定板(3)的右侧固定连接有缓冲箱(5),所述缓冲箱(5)的内部设置有第一弹簧(6),所述第一弹簧(6)的两端均固定连接有滑动板(7),所述滑动板(7)远离第一弹簧(6)的一侧中部固定连接有滑动杆(8),所述滑动杆(8)的外侧套接有第二弹簧(9),所述滑动杆(8)远离滑动板(7)的一端贯穿缓冲箱(5)端部开设的通孔并位于缓冲箱(5)的外侧,所述滑动杆(8)远离滑动板(7)的一端固定连接有滑动块(10),所述滑动块(10)的右端固定连接有挡风板(11),所述缓冲箱(5)的顶端和底端均设置有滑轨(12),所述滑轨(12)与右固定板(3)的右侧固定连接,所述滑动块(10)的左端与滑轨(12)滑动连接。

2.根据权利要求1所述的一种桥梁挡风结构,其特征在于:

所述第二弹簧(9)的一端与滑动板(7)固定连接,所述第二弹簧(9)的另一端与缓冲箱(5)的内壁固定连接。

3.根据权利要求1所述的一种桥梁挡风结构,其特征在于:

所述左固定板(2)和右固定板(3)之间通过支撑杆(13)固定连接,所述支撑杆(13)位于连接板(4)的上方,所述支撑杆(13)呈“X”型设置。

4.根据权利要求1所述的一种桥梁挡风结构,其特征在于:

所述滑轨(12)远离缓冲箱(5)的一端固定连接有限位块(14),所述限位块(14)的左侧与右固定板(3)的右侧固定连接。

5.根据权利要求1所述的一种桥梁挡风结构,其特征在于:

所述连接板(4)通过紧固螺钉与墙体(1)的顶端螺纹连接,所述左固定板(2)和右固定板(3)均通过紧固螺钉与墙体(1)固定连接。

6.根据权利要求1所述的一种桥梁挡风结构,其特征在于:

所述挡风板(11)设置有两个,两个所述挡风板(11)的右端通过销轴活动连接;

所述通孔的直径大于滑动杆(8)的直径。

7.根据权利要求1所述的一种桥梁挡风结构,其特征在于:

所述滑动板(7)的两端均安装有滑轮(15),所述滑轮(15)与缓冲箱(5)的内壁活动连接。
