专利号: 2019213909985
申请人: 闽江学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

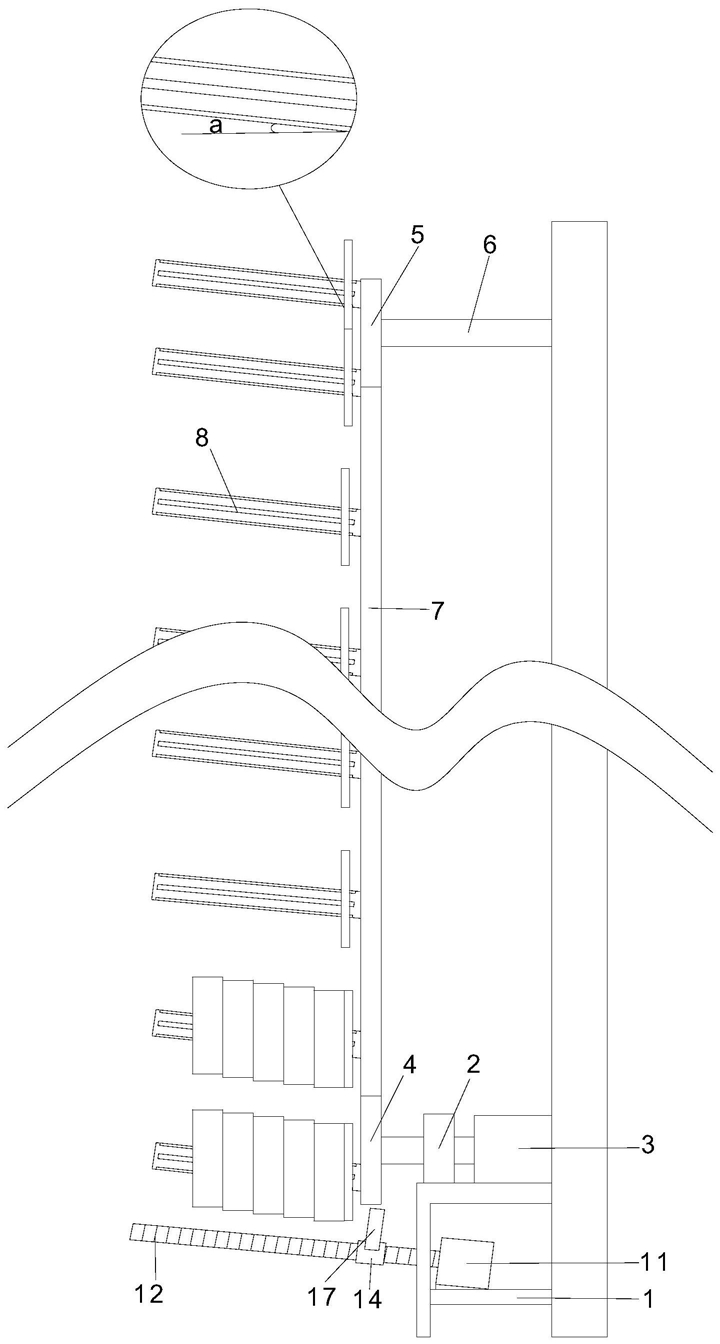

1.一种丝饼暂存装置,其特征在于:所述丝饼暂存装置包括一双层置物架,所述双层置物架固定于墙面与地面之间,所述双层置物架的上层设置有第一支撑座和第一电机,所述第一支撑座位于所述第一电机的左方,所述第一电机的输出轴穿过第一轴承并与所述第一轴承的内轴承固定连接,所述第一轴承固定于所述第一支撑座内,所述第一电机的输出轴端固定有第一齿轮,所述第一齿轮的正上方设置有第二齿轮,所述墙面与所述第二齿轮相对应的高度处设置有一固定杆,所述第二齿轮内部设置有第二轴承,所述固定杆与所述第二轴承的内轴承固定连接,所述第二齿轮与所述第一齿轮之间用一链条连接,所述链条上等距离设置有若干丝饼管,所述丝饼管上设置有一可移动推板;

所述双层置物架的下层设置有第二支撑座和第二电机,所述第二支撑座位于所述第二电机的左方,所述第二电机的输出轴上固定有一螺杆,所述螺杆平行于所述丝饼管,所述螺杆穿过第三轴承,并与所述第三轴承的内轴承固定连接,所述第三轴承固定于所述第二支撑座内,位于所述螺杆同一水平面的后方设置有圆管,所述圆管的右端固定于所述第二支撑座上,所述螺杆与所述圆管位于所述第一齿轮的正下方,所述螺杆与所述圆管位于所述丝饼管的两侧,所述螺杆上设置有第一套筒,所述第一套筒与所述螺杆螺纹连接,所述圆管上设置有第二套筒,所述第一套筒与所述第二套筒用一连接杆连接,所述第一套筒与所述第二套筒的上表面均设置有推杆,所述推杆位于所述推板的右方,以便所述推杆带动所述推板向左移动。

2.根据权利要求1所述的一种丝饼暂存装置,其特征在于:所述丝饼管的前后上下四个方位均开设有一定长度的导轨槽,所述推板的内表面设置有与所述导轨槽相对应的导向轮。

3.根据权利要求1所述的一种丝饼暂存装置,其特征在于:所述丝饼管与水平面形成的角度a为0-30°。

4.根据权利要求1所述的一种丝饼暂存装置,其特征在于:所述螺杆的左端设置有用于防止套筒脱离螺杆的限位块。
