专利号: 2019213920927
申请人: 惠安县科曼源科技服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

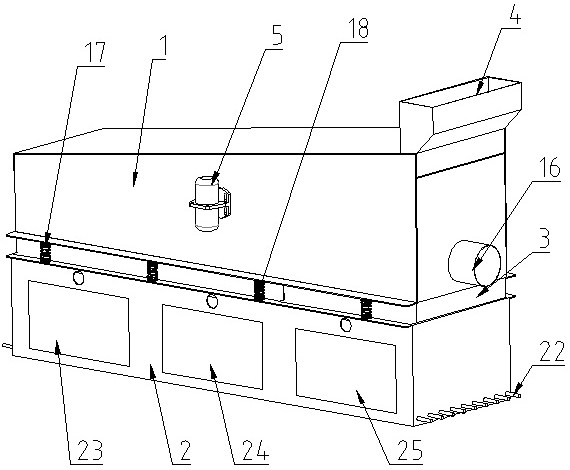

1.一种颗粒饲料分级筛选装置,包括上筛体(1)和下筛体(2),其特征在于:上筛体(1)采用钣金件通过焊接的方式制作,上筛体(1)设置为左低右高,上筛体(1)的上部设置有斜面板(11),斜面板(11)上从左到右依次设置有第一筛孔、第二筛孔和第三筛孔,第一筛孔的上部通过螺栓固定设置有第一筛网(12),第二筛孔的上部通过螺栓固定设置有第二筛网(13),第三筛孔的上部通过螺栓固定设置有第三筛网(14),斜面板(11)的下方设置有竖直的隔板(15),隔板(15)的中心设置有固定孔,固定孔上固定设置有抽气管(16),抽气管(16)的下部设置有抽气孔(1601),上筛体(1)的下部两侧均布设置有多个第一弹簧支撑(17),第一弹簧支撑(17)上套设有压缩弹簧(18),第一弹簧支撑(17)通过压缩弹簧(18)连接设置有下筛体(2),下筛体(2)沿左右方向通过下隔板(21)分别设置为第一空间(201)、第二空间(202)和第三空间(203),下筛体(2)的前后方向设置有第一运送孔(204)、第二运送孔(205)和第三运送孔(206),下筛体(2)的底部沿左右方向设置有滑动辊(22),滑动辊(22)的外圆面与第一运送孔(204)的下底面相切,第一运送孔(204)内设置有第一饲料槽(23),第二运送孔(205)内设置有第二饲料槽(24),第三运送孔(206)内设置有第三饲料槽(25),上筛体(1)和下筛体(2)的内侧面通过柔性挡板(3)密封,下筛体(2)的上部分别设置有锥形挡板(26),上筛体(1)的右上部通过螺栓固定设置有进料斗(4),上筛体(1)的前侧面中部固定设置有振动电机(5)。

2.根据权利要求1所述的一种颗粒饲料分级筛选装置,其特征在于:第一筛网(12)与水平面的夹角为5度。

3.根据权利要求1所述的一种颗粒饲料分级筛选装置,其特征在于:第二筛网(13)与水平面的夹角为6度。

4.根据权利要求1所述的一种颗粒饲料分级筛选装置,其特征在于:第三筛网(14)与水平面的夹角为8度。

5.根据权利要求1所述的一种颗粒饲料分级筛选装置,其特征在于:第一筛网(12)的筛孔大于第二筛网(13)的筛孔,第二筛网(13)的筛孔大于第三筛网(14)的筛孔。

6.根据权利要求1所述的一种颗粒饲料分级筛选装置,其特征在于:抽气管(16)通过柔性连接与外部气源装置相连接。

7.根据权利要求1所述的一种颗粒饲料分级筛选装置,其特征在于:上筛体(1)的顶部通过卡槽固定设置有面板。

8.根据权利要求1所述的一种颗粒饲料分级筛选装置,其特征在于:第一饲料槽(23)、第二饲料槽(24)和第三饲料槽(25)的两侧分别固定设置有把手,第一饲料槽(23)、第二饲料槽(24)和第三饲料槽(25)的前侧分别设置有观察窗。

9.根据权利要求1所述的一种颗粒饲料分级筛选装置,其特征在于:振动电机(5)与外部电路通过导线连接。
