专利号: 2019213978326
申请人: 新疆忠信利成环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

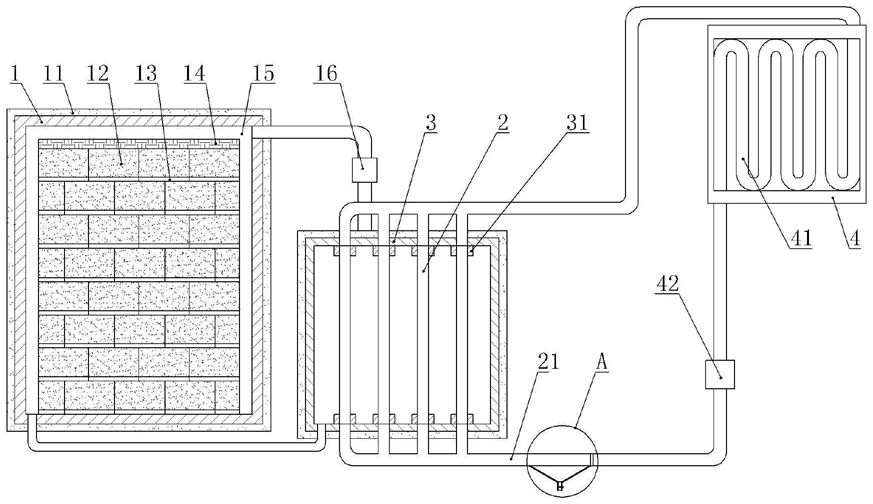

1.一种固体非相变蓄能式电锅炉,其特征在于:包括加热机构、换热机构和散热器,所述加热机构包括内储有气体的外壳、均位于外壳内的加热件和蓄热介质,所述外壳连接有气体循环件;所述换热机构包括换热箱和固定在换热箱内并内储有热媒水的换热管,所述换热箱同时连通气体循环件和外壳,所述换热管连通有循环管,所述循环管横向设置且循环管底部固定有漏斗状的集料斗,所述集料斗下端设有可封闭的出渣口;所述散热器包括散热管,所述散热管连通有液体循环件,所述换热管、液体循环件、循环管和散热管形成循环回路。

2.根据权利要求1所述的固体非相变蓄能式电锅炉,其特征在于:所述散热器包括与散热管相贴的散热板,所述散热板位于散热管朝向室内一侧。

3.根据权利要求2所述的固体非相变蓄能式电锅炉,其特征在于:所述散热板为金属板。

4.根据权利要求3所述的固体非相变蓄能式电锅炉,其特征在于:所述散热板的数量为多个,且相邻散热板之间存在散热间隙。

5.根据权利要求4所述的固体非相变蓄能式电锅炉,其特征在于:所述散热器包括固定在散热管远离散热板一侧的散热风机,所述散热风机的出风端朝向散热板。

6.根据权利要求1所述的固体非相变蓄能式电锅炉,其特征在于:所述换热管的数量为多个。

7.根据权利要求6所述的固体非相变蓄能式电锅炉,其特征在于:多个换热管间隙设置。

8.根据权利要求7所述的固体非相变蓄能式电锅炉,其特征在于:所述换热管均竖直设置。

9.根据权利要求8所述的固体非相变蓄能式电锅炉,其特征在于:所述换热管包括竖直设置的立柱和与立柱固定的弹性软管。

10.根据权利要求9所述的固体非相变蓄能式电锅炉,其特征在于:所述立柱的数量为多个,且多个立柱沿弹性软管的周向分布。
