专利号: 2019214113709
申请人: 泉州市乐速新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

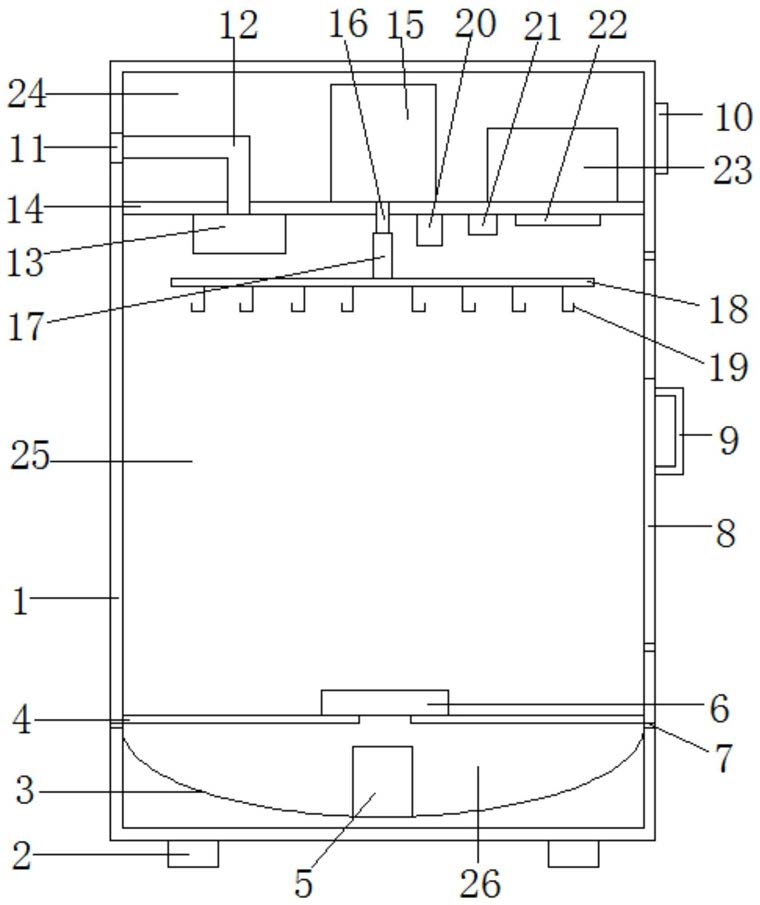

1.一种衣服烘干机,其特征在于,包括烘干机机体(1),所述烘干机机体(1)为侧向开口的空腔结构,所述烘干机机体(1)的一侧设有与所述开口相匹配的烘干机机门(8),所述烘干机机体(1)的底端设置有若干个支撑腿(2),所述烘干机机体(1)的侧壁对称设置有通风孔(7),所述烘干机机门(8)远离所述烘干机机体(1)的一侧设有把手(9),所述烘干机机体(1)的一侧顶部且位于所述把手(9)的上方设有开关(10),所述烘干机机体(1)远离所述开关(10)的一侧设有通风口(11),所述烘干机机体(1)的内部依次设有控制仓(24)、烘干仓(25)和储热仓(26),且所述控制仓(24)位于所述烘干机机体(1)的内部顶端,所述储热仓(26)位于所述烘干机机体(1)的内部底端,所述控制仓(24)和所述烘干仓(25)之间设有支撑板(14),所述烘干仓(25)和所述储热仓(26)之间设有散热板(4),所述控制仓(24)的内部且位于所述支撑板(14)的顶端设有电机(15)和位于所述电机(15)一侧的电源箱(23),所述控制仓(24)的内部设有一端贯穿所述通风口(11)的通风管(12),且所述通风管(12)的另一端贯穿所述支撑板(14)且延伸至所述烘干仓(25)的内部,且所述通风管(12)底端设有位于所述烘干仓(25)顶部的通风扇(13),所述电机(15)的输出端设有贯穿所述支撑板(14)且延伸至所述烘干仓(25)内的输出轴(16),所述输出轴(16)的底端连接有旋转轴(17),所述旋转轴(17)的底端设有水平设置的挂衣架(18),所述挂衣架(18)的底端设有若干个挂衣钩(19),所述烘干仓(25)的内部顶端设有位于所述挂衣架(18)上方的紫外线照射灯(20)、温度感应器(21)和湿度感应器(22),所述温度感应器(21)位于所述紫外线照射灯(20)和所述湿度感应器(22)之间,所述烘干仓(25)的底端中部设有鼓风机(6),所述烘干机机体(1)的内部底端设有反射体(3),所述反射体(3)的中部设有位于所述储热仓(26)底端的发热体(5),所述紫外线照射灯(20)、所述温度感应器(21)、所述湿度感应器(22)、所述发热体(5)和所述鼓风机(6)与所述电源箱(23)电连接。

2.根据权利要求1所述的一种衣服烘干机,其特征在于,所述散热板(4)的中部设有通口。

3.根据权利要求1所述的一种衣服烘干机,其特征在于,所述反射体(3)为弧形结构。

4.根据权利要求1所述的一种衣服烘干机,其特征在于,所述输出轴(16)的外侧设有若干个卡齿,所述旋转轴(17)的内侧设有与所述卡齿相匹配的齿槽。

5.根据权利要求1所述的一种衣服烘干机,其特征在于,所述挂衣钩(19)与所述挂衣架(18)活动连接。

6.根据权利要求1所述的一种衣服烘干机,其特征在于,所述通风管(12)为类L型结构。
