专利号: 2019214134584
申请人: 福建省新一航消防科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

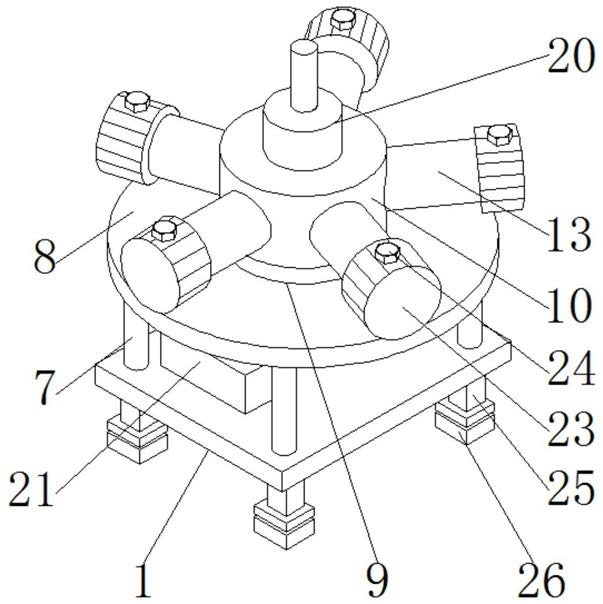

1.一种用于天然气开采的除杂装置,包括固定座(1),其特征在于:所述固定座(1)的顶部固定安装电机(2),所述电机(2)的输出端固定安装有第一齿轮(3),所述电机(2)右侧的固定座(1)的顶部固定安装有第一轴承(4),所述第一轴承(4)的内部固定连接有转轴(5),所述转轴(5)上套接有第二齿轮(6),所述第一齿轮(3)和第二齿轮(6)啮合连接,所述固定座(1)顶部的四个角固定连接有支撑柱(7),所述支撑柱(7)的顶部固定连接有圆盘(8),所述圆盘(8)上套接有第二轴承(9),所述第二轴承(9)上套接有主分离桶(10),所述主分离桶(10)的内部分别设置有第一中空结构(11)和第二中空结构(12),所述主分离桶(10)的侧面固定连接有若干个之支分离桶(13),所述支分离桶(13)的内部设置有杂质储存箱(14),所述杂质储存箱(14)的一侧的上部固定连接有进气管道(15),所述杂质储存箱(14)的一侧的下部固定连接有Y型排气管道(16),所述第二中空结构(12)的底部固定连接有连通柱(17),所述连通柱(17)的一侧设置有出水口(18),所述连通柱(17)的另一侧固定安装有气体排出连接端口(19),所述主分离桶(10)的顶部固定安装有气体输入连接端口(20)。

2.根据权利要求1所述的一种用于天然气开采的除杂装置,其特征在于:所述电机(2)和第一轴承(4)的外部固定安装有防护罩(21)。

3.根据权利要求1所述的一种用于天然气开采的除杂装置,其特征在于:所述进气管道(15)的一端固定连接在第一中空结构(11)的一侧,所述Y型排气管道(16)的一端固定连接在第二中空结构(12)的一侧,位于所述杂质储存箱(14)内的Y型排气管道(16)的另一端固定安装有半球形过滤网(22)。

4.根据权利要求1所述的一种用于天然气开采的除杂装置,其特征在于:所述支分离桶(13)的一端螺纹连接有密封盖(23),所述密封盖(23)的顶部设置有固定螺栓(24)。

5.根据权利要求1所述的一种用于天然气开采的除杂装置,其特征在于:所述固定座(1)的底部固定连接有支撑腿(25),所述支撑腿(25)的底部固定连接有缓冲装置(26),所述缓冲装置(26)包括螺纹帽(261),所述螺纹帽(261)与支撑腿(25)螺纹连接,所述螺纹帽(261)的底部固连接有缓冲弹簧(262),所述缓冲弹簧(262)固定连接在弹簧座(263)的内部,所述弹簧座(263)的底部固定连接有橡胶垫(264)。

6.根据权利要求1所述的一种用于天然气开采的除杂装置,其特征在于:所述气体输入连接端口(20)包括外壳(201),所述外壳(201)的内部设置有空腔(202),所述空腔(202)的内部设置有活塞板(203),所述活塞板(203)上设置有半圆环凹槽(204),所述活塞板(203)底部固定连接有连接管道(205),所述连接管道(205)的内部设置有通气管道(206),所述连接管道(205)的表面套接有密封圈(207)。
