专利号: 2019214139874
申请人: 郑世泉
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

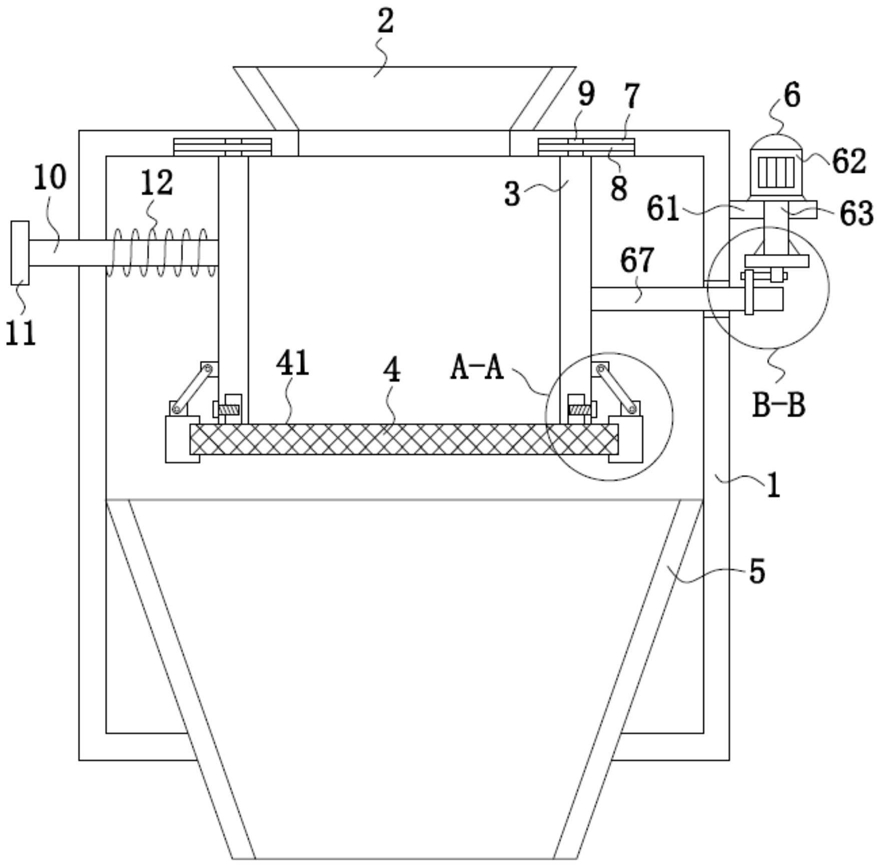

1.一种煤矿开采用筛选装置,包括壳体(1)、进料斗(2)、筛壳(3)、筛网组件(4)、下料斗(5)和移动机构(6),其特征在于:所述进料斗(2)安装在壳体(1)的顶部且与其相互连通,所述筛壳(3)设置在壳体(1)的内部且与进料斗(2)相互连通,所述壳体(1)内壁的顶部且位于进料斗(2)的左右两侧均开设有滑槽(7),所述滑槽(7)的内壁上固定连接有滑动杆(8),所述滑动杆(8)的表面活动连接有滑块(9),所述筛壳(3)的顶部与滑块(9)固定连接,所述筛网组件(4)安装在筛壳(3)的底部,所述下料斗(5)安装在壳体(1)的内部且位于筛网组件(4)的下方,所述下料斗(5)的底部贯穿壳体(1)且延伸至其外部,所述移动机构(6)安装在壳体(1)的右侧;

所述筛网组件(4)包括筛板(41),所述筛板(41)设置在筛壳(3)的底部,所述筛板(41)的顶部安装有限位块(42),所述限位块(42)的顶部贯穿筛壳(3)且延伸至其内部,所述限位块(42)通过螺栓(43)与筛壳(3)固定连接,所述筛板(41)的左右两侧均设置有卡块(44),所述卡块(44)的顶部固定连接有第一连接块(45),所述筛壳(3)的左右两侧均固定连接有第二连接块(46),位于同侧的第一连接块(45)与第二连接块(46)之间设置有连接杆(47),所述连接杆(47)通过两个销轴(48)分别与第一连接块(45)和第二连接块(46)固定连接;

所述移动机构(6)包括安装板(61),所述安装板(61)安装在壳体(1)的右侧,所述安装板(61)的顶部安装有驱动电机(62),所述驱动电机(62)的输出轴上安装有驱动转轴(63),所述驱动转轴(63)的底端贯穿安装板(61)且延伸至其外部与其活动连接,所述驱动转轴(63)的底端安装有转动盘(64),所述转动盘(64)的底部安装有第一转轴(65),所述第一转轴(65)的表面活动连接有转动杆(66),所述转动杆(66)的底部设置有活动杆(67),所述转动杆(66)与活动杆(67)之间通过第二转轴(68)活动连接,所述活动杆(67)的左端贯穿壳体(1)且延伸至其内部与筛壳(3)固定连接。

2.根据权利要求1所述的一种煤矿开采用筛选装置,其特征在于:所述筛壳(3)的左侧固定连接有定位杆(10),所述定位杆(10)的左端贯穿壳体(1)且延伸至其外部与其活动连接,所述定位杆(10)的左侧固定连接有紧固块(11)。

3.根据权利要求2所述的一种煤矿开采用筛选装置,其特征在于:所述定位杆(10)的表面套接有弹簧(12),所述弹簧(12)的两端分别与壳体(1)和筛壳(3)固定连接。

4.根据权利要求1所述的一种煤矿开采用筛选装置,其特征在于:所述壳体(1)的正面安装有门体(13),所述门体(13)的正面安装有把手。

5.根据权利要求1所述的一种煤矿开采用筛选装置,其特征在于:所述转动盘(64)的顶部固定连接有加强块(14),所述加强块(14)靠近驱动转轴(63)的一侧与其固定连接。
