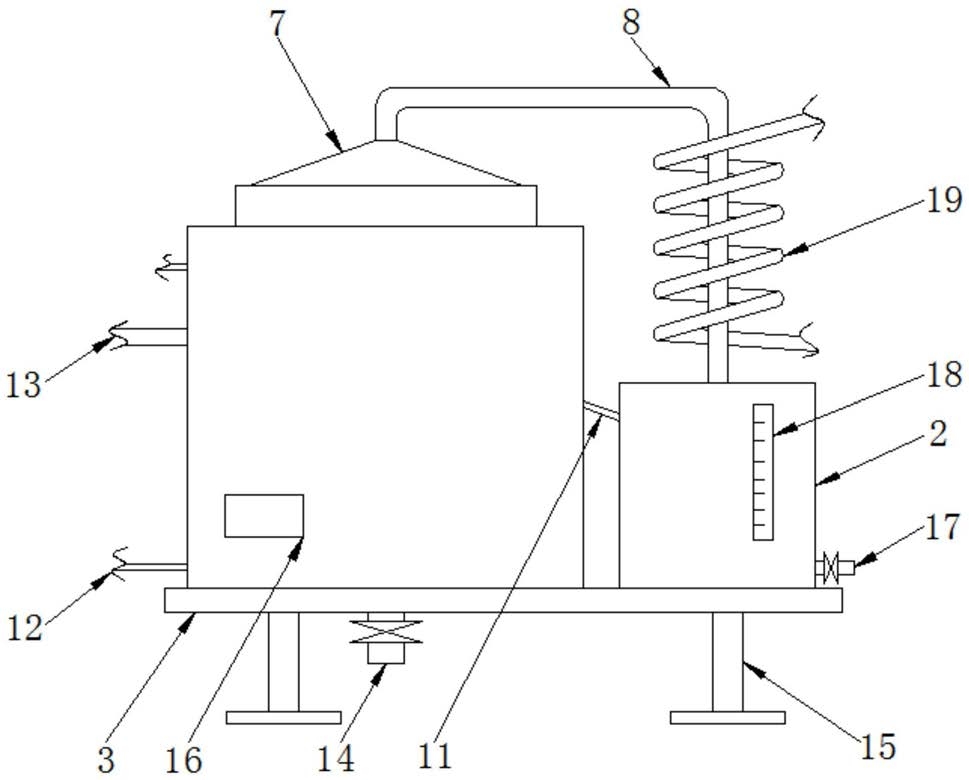

1.一种双乙甲酯高效节能蒸馏装置,包括箱体(1)、收集桶(2)和支撑板(3),所述箱体(1)和收集桶(2)的底部均与支撑板(3)的顶部固定连接,其特征在于:所述箱体(1)内壁的底部固定连接有蒸馏桶(4),所述蒸馏桶(4)的顶部固定连接有环形真空板(5),并且环形真空板(5)的底部与箱体(1)的顶部固定连接,所述环形真空板(5)的顶部固定连接有导流斗(6),并且导流斗(6)的顶部固定连接有导流盖(7),所述导流盖(7)的顶部连通有输送管(8),并且输送管(8)远离导流盖(7)的一端与收集桶(2)的顶部相连通,所述蒸馏桶(4)内壁的两侧均固定连接有支撑杆(9),两个所述支撑杆(9)相对的一端之间固定连接有收集框(10),所述收集框(10)底部的右侧连通有传送管(11),所述传送管(11)远离收集框(10)的一端贯穿蒸馏桶(4)和箱体(1)并延伸至箱体(1)的外部,所述传送管(11)远离箱体(1)的一端与收集桶(2)的左侧相连通。
2.根据权利要求1所述的一种双乙甲酯高效节能蒸馏装置,其特征在于:所述蒸馏桶(4)的周围缠绕有导热管(12),并且导热管(12)的两端均贯穿箱体(1)并延伸至箱体(1)的外部,所述蒸馏桶(4)的左侧连通有进料管(13),所述进料管(13)远离蒸馏桶(4)的一端贯穿箱体(1)并延伸至箱体(1)的外部。
3.根据权利要求1所述的一种双乙甲酯高效节能蒸馏装置,其特征在于:所述蒸馏桶(4)的底部连通有排料管(14),所述排料管(14)的底端贯穿箱体(1)和支撑板(3)并延伸至支撑板(3)的底部。
4.根据权利要求1所述的一种双乙甲酯高效节能蒸馏装置,其特征在于:所述支撑板(3)底部的两侧固定连接有支撑腿(15),所述箱体(1)的正面固定连接有温度表(16)。
5.根据权利要求1所述的一种双乙甲酯高效节能蒸馏装置,其特征在于:所述收集桶(2)右侧的底部连通有输料管(17),并且收集桶(2)的正面固定连接有液位观察窗(18)。
6.根据权利要求1所述的一种双乙甲酯高效节能蒸馏装置,其特征在于:所述输送管(8)的周围且位于收集桶(2)的正上方缠绕有冷凝管(19)。
