专利号: 2019214183557
申请人: 盐城华钛化学有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

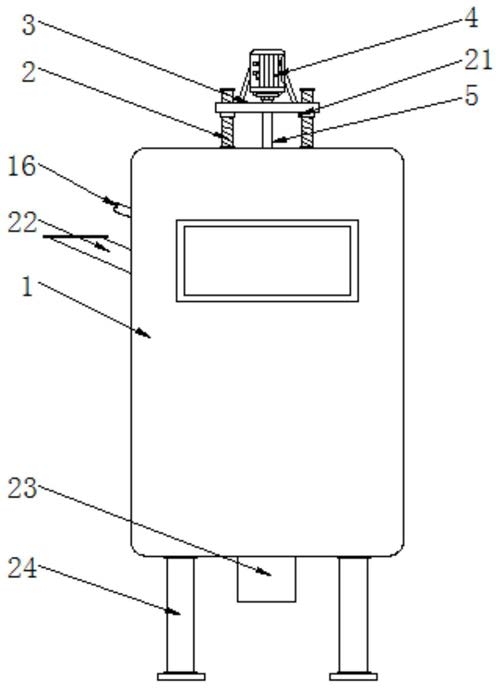

1.一种乙酰乙酸甲酯制备用的反应釜,包括反应釜本体(1),所述反应釜本体(1)顶部的两侧均固定连接有螺纹杆(2),并且两个螺纹杆(2)的表面之间滑动连接有滑板(3),所述滑板(3)的顶部固定连接有电机(4),其特征在于:所述电机(4)的输出端固定连接有固定杆(5),所述固定杆(5)的底端贯穿滑板(3)和反应釜本体(1)并延伸至反应釜本体(1)的内部,所述固定杆(5)延伸至反应釜本体(1)内部的一端固定连接有横板(6),并且横板(6)底部的两侧均固定连接有螺旋搅拌杆(7),所述反应釜本体(1)内壁的顶部固定连接有环形滑轨(8),并且环形滑轨(8)的内部滑动连接有环形滑板(9),所述环形滑板(9)的底部固定连接有双皮带轮(10),所述双皮带轮(10)的内部与固定杆(5)的表面滑动连接,并且反应釜本体(1)内壁顶部与底部之间的两侧均转动连接有丝杆(11),两个所述丝杆(11)表面的顶部均固定连接有皮带轮(12),并且双皮带轮(10)与皮带轮(12)的表面之间通过皮带(13)传动连接,所述丝杆(11)的表面螺纹块连接有滑块(14),并且两个滑块(14)的表面之间固定连接有环形板(15),所述环形板(15)顶部的一侧连通有进水管(16),并且环形板(15)的顶部固定连接有高压喷头(17),所述环形板(15)的表面固定连接有毛刷(18)。

2.根据权利要求1所述的一种乙酰乙酸甲酯制备用的反应釜,其特征在于:所述进水管(16)的一端贯穿反应釜本体(1)并延伸至反应釜本体(1)的外部,所述高压喷头(17)呈环形分布。

3.根据权利要求1所述的一种乙酰乙酸甲酯制备用的反应釜,其特征在于:所述固定杆(5)的表面固定连接有凸块(19),并且双皮带轮(10)的内壁开设有与凸块(19)相适配的凹槽(20)。

4.根据权利要求1所述的一种乙酰乙酸甲酯制备用的反应釜,其特征在于:所述螺纹杆(2)的表面且位于滑板(3)的正下方螺纹连接有螺母(21),并且反应釜本体(1)的一侧连通有进料管(22)。

5.根据权利要求1所述的一种乙酰乙酸甲酯制备用的反应釜,其特征在于:所述反应釜本体(1)的底部连通有排料管(23),并且排料管(23)的内部固定连接有电子阀门。

6.根据权利要求1所述的一种乙酰乙酸甲酯制备用的反应釜,其特征在于:所述反应釜本体(1)底部的两侧均固定连接有支撑腿(24)。
