专利号: 2019214183881
申请人: 盐城华钛化学有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 有机化学〔2〕
更新日期:2024-01-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

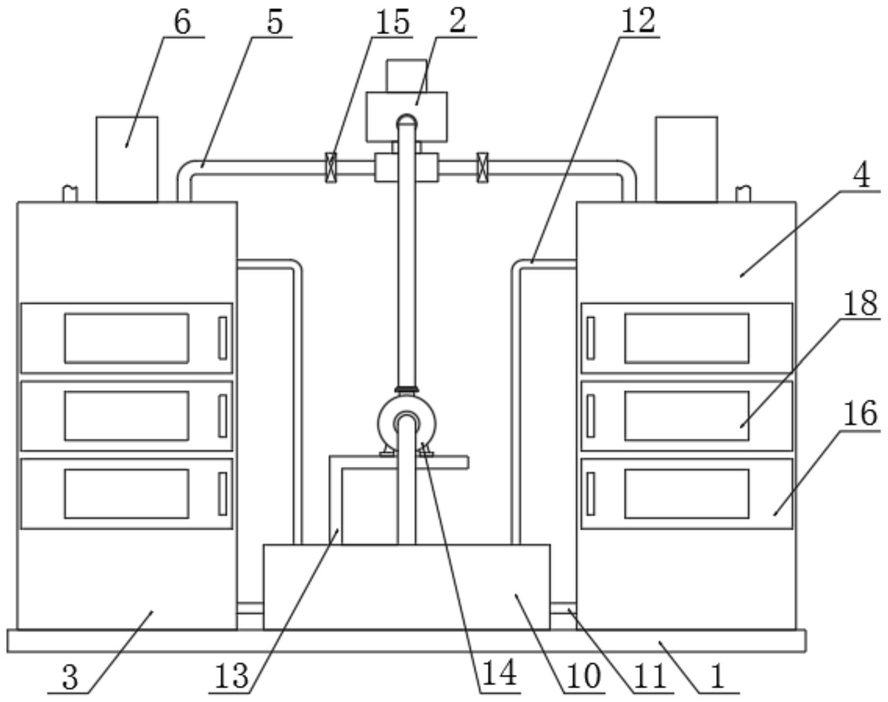

1.一种易去除杂质的2,5-二甲氧基-4-氯双乙苯胺提纯装置,包括支撑板(1)、总流管(2)、第一工作箱(3)和第二工作箱(4),所述支撑板(1)顶部的左右两侧分别与第一工作箱(3)和第二工作箱(4)的底部固定连接,所述第一工作箱(3)和第二工作箱(4)的顶部均通过连接支管(5)与总流管(2)连通,其特征在于:所述第一工作箱(3)和第二工作箱(4)的顶部均固定连接有动力装置(6),所述动力装置(6)输出轴的一端贯穿第一工作箱(3)和第二工作箱(4)的顶部并延伸至第一工作箱(3)和第二工作箱(4)的内部,且动力装置(6)输出轴的一端固定连接有转动螺纹筒(7),且转动螺纹筒(7)的底端通过轴承分别与第一工作箱(3)和第二工作箱(4)内腔的底部固定连接,所述第一工作箱(3)和第二工作箱(4)内壁的顶部均固定连接有隔离板(8),且隔离板(8)的中部与转动螺纹筒(7)的外表面螺纹连接,所述转动螺纹筒(7)的外表面开设有相反的螺纹,所述转动螺纹筒(7)的外表面且位于隔离板(8)的下方螺纹连接有压滤板(9),且压滤板(9)的数量设置有四个,所述转动螺纹筒(7)的外表面且位于四个压滤板(9)之间和隔离板(8)的上方均设置有控制转动螺纹筒(7)内部液体流动的第一电磁控制阀门(17)。

2.根据权利要求1所述的一种易去除杂质的2,5-二甲氧基-4-氯双乙苯胺提纯装置,其特征在于:所述支撑板(1)顶部的中部固定连接有存放箱(10),所述第一工作箱(3)和第二工作箱(4)相对一侧的底部均连通有第一出水管(11),且两个第一出水管(11)的一端均与存放箱(10)的内部连通。

3.根据权利要求2所述的一种易去除杂质的2,5-二甲氧基-4-氯双乙苯胺提纯装置,其特征在于:所述第一工作箱(3)和第二工作箱(4)相对的一侧且位于隔离板(8)和压滤板(9)之间连通有第二出水管(12),且两个第二出水管(12)的一端均与存放箱(10)的内部连通。

4.根据权利要求2所述的一种易去除杂质的2,5-二甲氧基-4-氯双乙苯胺提纯装置,其特征在于:所述存放箱(10)的顶部通过连接架(13)固定连接有水泵(14),且水泵(14)进水口的一端通过连接管与存放箱(10)的内部连通,所述水泵(14)出水口的一端通过连接管与总流管(2)连通。

5.根据权利要求1所述的一种易去除杂质的2,5-二甲氧基-4-氯双乙苯胺提纯装置,其特征在于:两个所述连接支管(5)的表面均设置有控制连接支管(5)流通的第二电磁控制阀门(15)。

6.根据权利要求1所述的一种易去除杂质的2,5-二甲氧基-4-氯双乙苯胺提纯装置,其特征在于:所述第一工作箱(3)和第二工作箱(4)的正面均通过铰链铰接有密封门(16),且密封门(16)的表面设置有观察窗(18)。
