专利号: 2019214192382
申请人: 连云港军泽机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-10-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

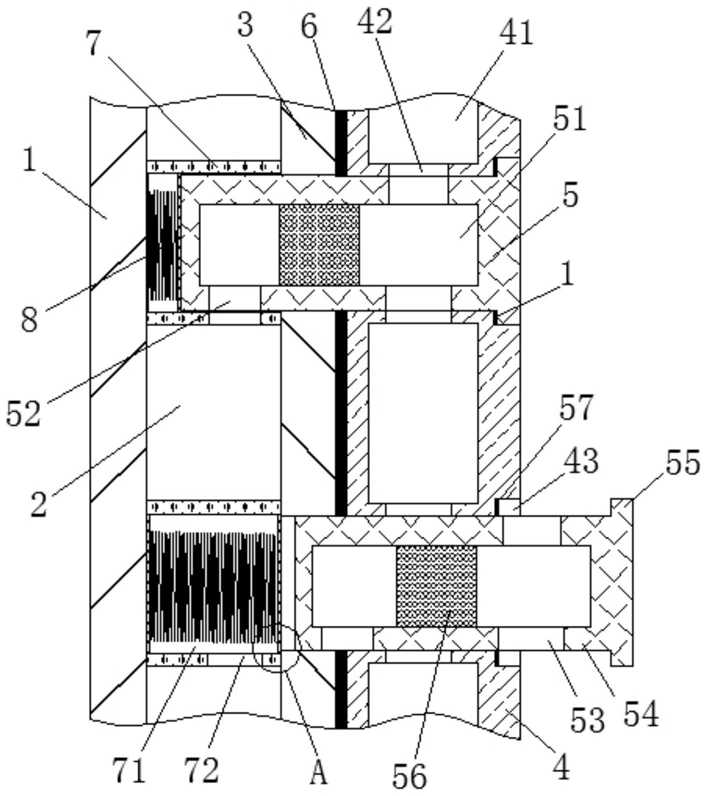

1.一种加固计算机箱体,包括外箱体(1)、内箱体(3)和定位件(7),所述外箱体(1)和内箱体(3)之间形成风冷腔室(2),所述内箱体(3)由定位条(4)均分为若干主板模块定位区,所述定位条(4)沿主板安装方向设置于内箱体(3)的两个相对内表面,所述相邻定位条(4)与内箱体(3)包围形成主板端部定位槽,其特征在于,所述定位条(4)为内设有定位风腔(41)的矩形杆状结构,所述定位条(4)通过若干定位螺钉(5)实现与内箱体(3)的密封定位操作,所述定位螺钉(5)沿轴线分别设置有风腔通道(51),所述风腔通道(51)的两端分别设置有通道入口(52)和通道出口(53),当定位螺钉(5)实现定位条(4)与内箱体(3)的连接操作时,定位螺钉(5)的端部穿设通过内箱体(3)并实现通道入口(52)与风冷腔室(2)的连通,所述通道出口(53)实现与定位风腔(41)的连通操作,所述内箱体(3)设置有定位通孔(31),所述风冷腔室(2)朝向定位通孔(31)设置有自动堵件,当定位螺钉(5)移出定位通孔(31)时,自动堵件实现对定位通孔(31)的密封操作,所述定位条(4)的一端设置为与定位风腔(41)相连的风冷入口。

2.根据权利要求1所述的一种加固计算机箱体,其特征在于,所述定位螺钉(5)包括紧定杆(54)和限位端帽(55),所述紧定杆(54)上分别套设有位于内箱体(3)和定位件(7)之间的密封垫片(6)和位于定位件(7)与限位端帽(55)之间的密封垫圈(57),所述密封垫片(6)为一体成型式结构。

3.根据权利要求1所述的一种加固计算机箱体,其特征在于,所述风腔通道(51)内填设有除湿过滤材料(56),所述除湿过滤材料(56)为袋装一体式结构。

4.根据权利要求1所述的一种加固计算机箱体,其特征在于,所述风冷腔室(2)设置有柱形桶状定位件(7),所述定位件(7)的一端连接于外箱体(1)的内表面,另一端对定位通孔(31)的外套并实现与内箱体(3)的连接,所述定位件(7)沿轴线设置由于与定位通孔(31)相连通的移动通道(71),所述定位件(7)的一侧设置有与移动通道(71)相连通的通风开口(72),所述自动堵件同轴内设于移动通道(71)内并可自动恢复至通风开口(72)与定位通孔(31)之间,当进行定位条(4)的连接操作时,定位螺钉(5)的端部移动至移动通道(71)内并实现风腔入口与通风开口(72)的连通。

5.根据权利要求1所述的一种加固计算机箱体,其特征在于,所述自动堵件为压缩弹簧(8),所述压缩弹簧(8)的一端连接于外箱体(1),另一端设置有与移动通道(71)内径相匹配的移动堵件(81)。

6.根据权利要求1所述的一种加固计算机箱体,其特征在于,所述自动堵件为端部设置有端部档件(92)的弧形弹片(9),所述弧形弹片(9)的圆心朝向通风开口(72)的设置侧,端部档件(92)沿垂直于移动通道(71)轴线的方向进行设置。

7.根据权利要求6所述的一种加固计算机箱体,其特征在于,所述端部档件(92)的端部设置有与移动通道(71)内表面相贴合的引导件(91),所述端部档件(92)连接于引导件(91)的另一端。

8.根据权利要求6或7所述的一种加固计算机箱体,其特征在于,所述端部档件(92)朝向定位通孔(31)设置有密封橡胶堵件。
