专利号: 2019214226410
申请人: 艾德隆电气(江苏)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

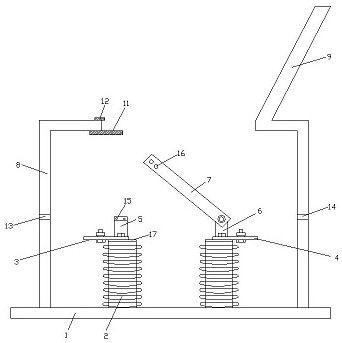

1.一种使用安全的低压隔离开关,包括槽钢,槽钢的表面向上延伸有两个关于槽钢中心轴线对称的绝缘子,所述绝缘子与槽钢底部螺纹连接,位于槽钢左部的绝缘子远离槽钢的一端固设有进线板,槽钢右部的绝缘子远离槽钢的一端固设有出线板,进线板的上端设置有锁扣板,出线板的上端设置有轴承座,锁扣板与轴承座之间设置有触刀片,其特征在于:所述槽钢的上方还设置有防护罩,所述防护罩通过绝缘材料制作,通过螺纹连接的方式固定在槽钢的上方,防护罩的上端还设置有能够打开所述防护罩的盖体,所述防护罩上设置有与盖体匹配的开口,所述开口与触刀片对应,所述盖体与防护罩转动连接,所述防护罩开口处设置有锁止机构,所述锁止机构包括设置在防护罩上端底部的承压板,防护罩的外表面转动地设置有锁紧块,所述盖体在闭合时位于承压板与锁紧块之间。

2.根据权利要求1所述的一种使用安全的低压隔离开关,其特征在于:所述防护罩的左端设置有进线孔,右端设置有出线孔,开口设置在进线孔和出线孔之间。

3.根据权利要求2所述的一种使用安全的低压隔离开关,其特征在于:所述承压板通过焊接的方式固定设置在防护罩上端的底部,锁紧块在转动行程内能够对盖体进行锁紧和打开。

4.根据权利要求3所述的一种使用安全的低压隔离开关,其特征在于:所述绝缘子通过陶瓷材料制作且表面镀有陶瓷釉。

5.根据权利要求4所述的一种使用安全的低压隔离开关,其特征在于:所述触刀片靠近锁扣板的位置设置有两个触头弹簧,所述锁扣板上设置有与触头弹簧对应的两个触点。

6.根据权利要求5所述的一种使用安全的低压隔离开关,其特征在于:所述进线板、出线板与绝缘子之间设置有减震垫,减震垫通过粘接的方式固定设置在绝缘子的上端。

7.根据权利要求6所述的一种使用安全的低压隔离开关,其特征在于:所述触刀片与锁扣板之间设置有耐磨垫圈。
