专利号: 2019214232500
申请人: 苏州俊鑫塑胶有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

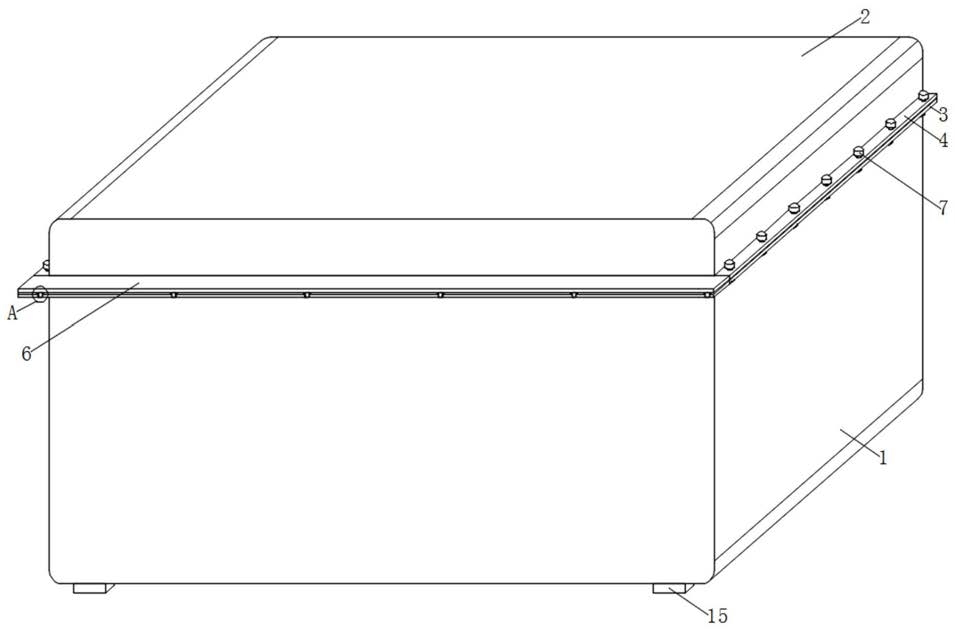

1.一种吸塑盒的包装结构,包括吸塑盒主体(1),其特征在于:所述吸塑盒主体(1)的顶部铰接有吸塑盒盖板(2),所述吸塑盒主体(1)左右两侧的顶部均固定安装有盒体安装条(3),所述吸塑盒盖板(2)左右两侧的底部均固定安装有盒盖安装条(4),所述吸塑盒主体(1)正面的顶部固定连接有底部开关条(5),所述吸塑盒盖板(2)正面的底部固定连接有顶部开关条(6),两个所述盒体安装条(3)的顶部均固定连接有等距离排列的第一插接柱(7),两个所述盒体安装条(3)的顶部均开设有等距离排列的第一固定孔(8),两个所述盒盖安装条(4)的底部均固定连接有等距离排列的第二插接柱(9),两个所述盒盖安装条(4)的底部均开设有等距离排列的第二固定孔(10),所述第一插接柱(7)的顶端贯穿第一固定孔(8)并延伸至吸塑盒盖板(2)的顶部,所述第二插接柱(9)的低端贯穿第二固定孔(10)并延伸至盒体安装条(3)的底部,所述底部开关条(5)的顶部开设有均匀分布的插接槽(11),所述插接槽(11)顶部的正面开设有等距离排列的卡接槽(12),所述顶部开关条(6)的底壁固定连接有等距离排列的限位柱(13),所述顶部开关条(6)底部的正面固定连接有卡接块(14),所述限位柱(13)的低端延伸至插接槽(11)的内部,所述卡接块(14)的底部与卡接槽(12)卡接。

2.根据权利要求1所述的一种吸塑盒的包装结构,其特征在于:所述吸塑盒主体(1)的表面喷涂有防静电涂层,所述吸塑盒主体(1)呈透明状。

3.根据权利要求1所述的一种吸塑盒的包装结构,其特征在于:所述吸塑盒主体(1)底部的四角固定安装有吸塑支撑块(15),所述吸塑支撑块(15)的内部呈中空状。

4.根据权利要求1所述的一种吸塑盒的包装结构,其特征在于:两个所述盒体安装条(3)与盒盖安装条(4)相对的一侧均固定连接有第一防水垫(16),所述底部开关条(5)与顶部开关条(6)相对的一侧均固定连接有第二防水垫(17),相邻的两个所述第一防水垫(16)和第二防水垫(17)相对的一面接触。

5.根据权利要求1所述的一种吸塑盒的包装结构,其特征在于:所述顶部开关条(6)与两个盒盖安装条(4)的底部均开设有防尘槽(18),所述底部开关条(5)与两个盒体安装条(3)的顶部均固定连接有防尘条(19),三个所述防尘条(19)的顶部分别延伸至三个防尘槽(18)的内部并分别与三个防尘槽(18)的内顶壁接触。

6.根据权利要求1所述的一种吸塑盒的包装结构,其特征在于:所述卡接槽(12)与卡接块(14)的俯视截面均呈等腰梯形,所述卡接槽(12)的内壁与卡接块(14)相接触。

7.根据权利要求1所述的一种吸塑盒的包装结构,其特征在于:所述限位柱(13)的正面固定连接限位块(20),所述底部开关条(5)的内部开设有限位槽(21),所述限位槽(21)的背面与插接槽(11)连通,所述限位块(20)的正面延伸至限位槽(21)的内部。
