专利号: 2019214254321
申请人: 广东万菱设备科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

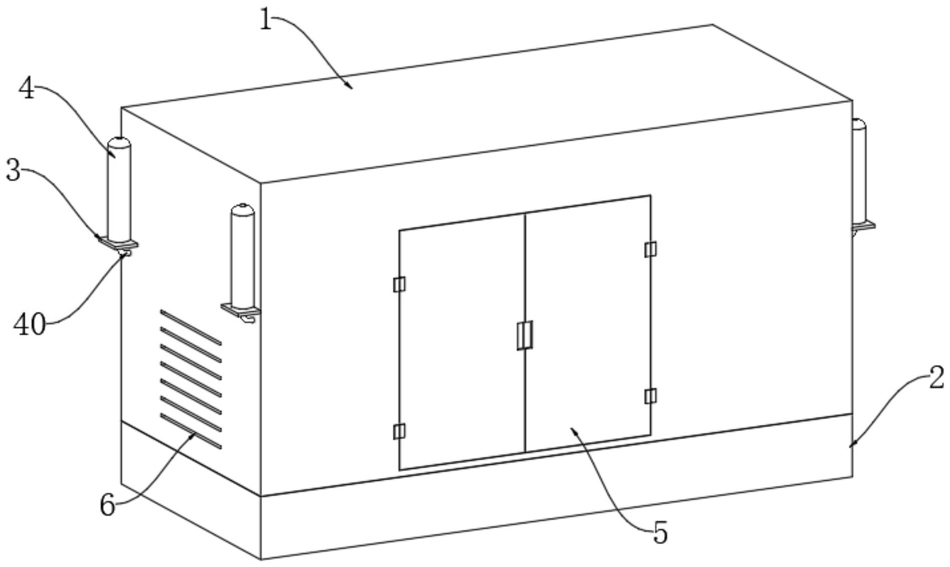

1.一种柴油发电机组的消声隔音机构,包括箱体(1),其特征在于:所述箱体(1)的底部设有底座(2),所述箱体(1)左右两侧靠近顶部且位于所述箱体(1)前后两侧边缘的位置设有两组对称分布的固定板(3),四个所述固定板(3)的表面均设有冷却器(4),所述冷却器(4)的底部设有导管(40),所述导管(40)穿过所述固定板(3)且贯穿所述箱体(1)的侧壁至所述箱体(1)的内壁,所述箱体(1)左侧靠近底部的位置水平开设有若干个第一矩形孔(6),所述箱体(1)右侧靠近底部的位置竖直开设有若干个第二矩形孔(7),所述箱体(1)的左右两侧内壁设有对称分布的第一隔音板(8)和第三隔音板(10),所述第一隔音板(8)的底部开设有第一凹槽(80),所述第三隔音板(10)的底部开设有第二凹槽(100),所述箱体(1)的上侧内壁设有第五隔音板(12),所述箱体(1)的下侧内壁设有橡胶板(18),所述箱体(1)的后侧内壁设有第二隔音板(9),所述箱体(1)的前侧内壁设有第四隔音板(11),所述第四隔音板(11)底部靠近左侧的位置开设有第三凹槽(110)。2.根据权利要求1所述的柴油发电机组的消声隔音机构,其特征在于:所述橡胶板(18)表面中心且靠近左侧的位置设有发电机组(19),所述橡胶板(18)左侧边缘且与所述第一凹槽(80)内壁贴合的位置设有过滤网(16),所述过滤网(16)的右侧设有第二片式消音器(15)。3.根据权利要求1所述的柴油发电机组的消声隔音机构,其特征在于:所述橡胶板(18)右侧边缘且与所述第二凹槽(100)内壁贴合的位置设有第一片式消音器(14),所述第一片式消音器(14)的左侧设有排气扇(13)。4.根据权利要求1所述的柴油发电机组的消声隔音机构,其特征在于:所述箱体(1)的前侧靠近底部的位置设有双开门(5),所述双开门(5)与所述箱体(1)铰接,所述双开门(5)的内壁设有第六隔音板(17)。5.根据权利要求4所述的柴油发电机组的消声隔音机构,其特征在于:所述第三凹槽(110)的位置与所述双开门(5)的位置相对应。6.根据权利要求1所述的柴油发电机组的消声隔音机构,其特征在于:所述第一凹槽(80)和所述第二凹槽(100)的形状大小相同。7.根据权利要求1所述的柴油发电机组的消声隔音机构,其特征在于:所述第一凹槽(80)的位置与所述第一矩形孔(6)的位置相对应。8.根据权利要求1所述的柴油发电机组的消声隔音机构,其特征在于:所述第二凹槽(100)的位置与所述第二矩形孔(7)的位置相对应。
