专利号: 2019214407420
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 信号装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

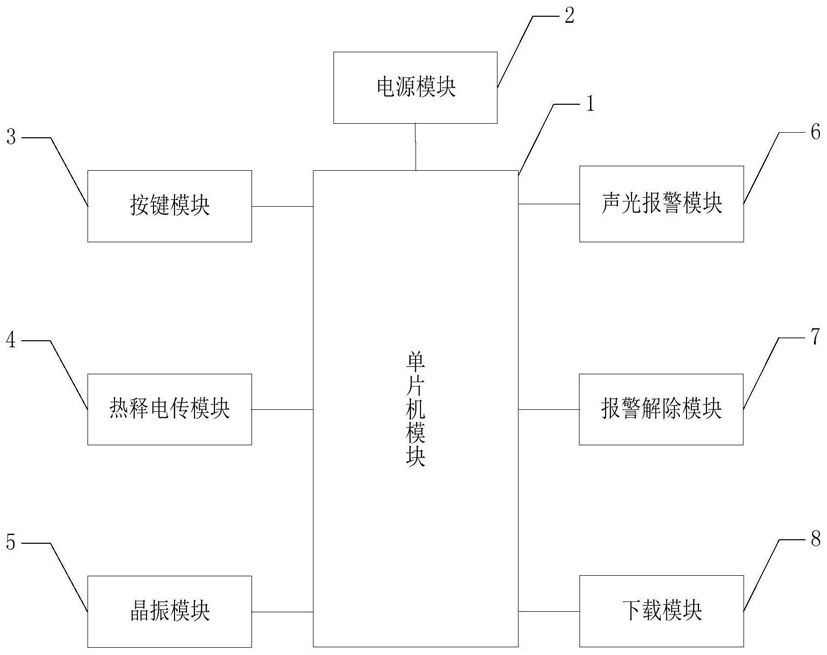

1.一种人体热释电红外感应淋浴防意外报警装置,其特征在于,包括单片机模块(1)、电源模块(2)、按键模块(3)、热释电传模块(4)、晶振模块(5)、声光报警模块(6)、报警解除模块(7)和下载模块(8);所述按键模块(3)、热释电传模块(4)、晶振模块(5)、声光报警模块(6)、报警解除模块(7)和下载模块(8)分别与单片机模块(1)通信连接;所述电源模块(2)和单片机模块(1)电性连接。

2.根据权利要求1所述的人体热释电红外感应淋浴防意外报警装置,其特征在于,所述单片机模块(1)的主控芯片采用型号为STC15W4K32S4的芯片U1。

3.根据权利要求2所述的人体热释电红外感应淋浴防意外报警装置,其特征在于,所述电源模块(2)包括接地电解电容E1、接地电解电容E2、接地电解电容E3、接地电容C1、接地电容C2、接地电容C3、双控开关S1、开关S2、电阻R1、电源指示灯LED1、端口P1和型号为LM7810的接地稳压芯片U2;所述端口P1的第1引脚和第2引脚接地,所述端口P1的第3引脚分别与双控开关S1的动端和第一不动端连接;所述双控开关S1的第二不动端分别与接地电解电容E1、接地电容C2以及开关S2的一端连接;所述开关S2的另一端分别与接地电解电容E3、接地电容C3和芯片U2的Vin引脚连接;所述芯片U2的GND引脚接地;所述芯片U2的Vout引脚分别与接地电解电容E2、接地电容C1、电阻R1的一端以及芯片U1的VCC引脚连接;所述电阻R1的另一端和电源指示灯LED1的正极连接;所述电源指示灯LED1的负极接地。

4.根据权利要求2所述的人体热释电红外感应淋浴防意外报警装置,其特征在于,所述按键模块(3)包括16个按键开关K1-K16;所述按键K1-K4的一端与芯片U1的P0.0引脚连接;

所述按键K5-K8的一端与芯片U1的P0.1引脚连接;所述按键K9-K12的一端与芯片U1的P0.2引脚连接;所述按键K13-K16的一端与芯片U1的P0.3引脚连接;所述按键K1、K5、K9和K13的另一端与芯片U1的P0.4引脚连接;所述按键K2、K6、K10和K14的另一端与芯片U1的P0.5引脚连接;所述按键K3、K7、K11和K15的另一端与芯片U1的P0.6引脚连接;所述按键K4、K8、K12和K16的另一端与芯片U1的P0.7引脚连接。

5.根据权利要求2所述的人体热释电红外感应淋浴防意外报警装置,其特征在于,所述热释电传模块(4)的热释电红外传感器采用型号为RE200B的芯片U3;所述芯片U3的G引脚接地;所述芯片U3的D引脚和芯片U1的VCC引脚连接;所述芯片U3的S引脚和芯片U1的P1.0引脚连接。

6.根据权利要求2所述的人体热释电红外感应淋浴防意外报警装置,其特征在于,所述晶振模块(5)包括接地电容C4、接地电容C5、接地电容C6、接地电解电容E4和外部晶振XTAL;

所述外部晶振XTAL的一端分别与接地电容C4和芯片U1的P1.6引脚连接;所述外部晶振XTAL的另一端分别与接地电容C5和芯片U1的P1.5引脚连接;所述芯片U1的VCC引脚分别与接地电容C6和接地电解电容E4连接。

7.根据权利要求2所述的人体热释电红外感应淋浴防意外报警装置,其特征在于,所述声光报警模块(6)包括电解电容E6、电解电容E7、电解电容E8、电阻R3、电阻R4、电阻R5、滑动变阻器R6、接地电阻R7、接地电阻R8、接地电容C8、接地电容C9、电容C10、扬声器LS1、指示灯LED2和型号为LM386的功率放大器芯片U4;所述芯片U4的IN-引脚接地;所述芯片U4的IN+引脚和电解电容E7的负极连接;所述电解电容E7的正极与滑动变阻器R6的滑动端连接;所述滑动变阻器R6的第一固定端接地,其第二固定端与电阻R5的一端连接;所述电阻R5的另一端分别与电阻R4的一端、接地电阻R7以及接地电容C9连接;所述电阻R4的另一端与电解电容E6的负极连接;所述电解电容E6的正极和芯片U1的P3.7引脚连接;所述芯片U4的DET引脚和接地电容C8连接;所述芯片U4的VS引脚和芯片U1的VCC引脚连接;所述芯片U4的OUT引脚分别与电容C10的一端和电解电容E8的正极连接;所述电容C10的另一端和接地电阻R8连接;所述电解电容E8的负极和扬声器LS1的一端连接;所述扬声器LS1的另一端接地;所述电阻R3的一端和芯片U1的P3.6引脚连接;所述电阻R3的另一端和指示灯LED2的正极连接,所述指示灯LED2的负极接地。

8.根据权利要求2所述的人体热释电红外感应淋浴防意外报警装置,其特征在于,所述报警解除模块(7)包括电阻R2和接地开关S3;所述芯片U1的P3.2引脚分别与电阻R2的一端和接地开关S3连接;所述电阻R2的另一端和芯片U1的VCC引脚连接。

9.根据权利要求2所述的人体热释电红外感应淋浴防意外报警装置,其特征在于,所述下载模块(8)包括接地电容C7、接地电解电容E5和端口P2;所述端口P2的第1引脚接地;所述端口P2的第2引脚和芯片U1的P3.0引脚连接;所述端口P2的第3引脚和芯片U1的P3.1引脚连接;所述端口P2的第4引脚分别与接地电容C7和接地电解电容E5连接。
