专利号: 2019214438626
申请人: 赵红莉
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

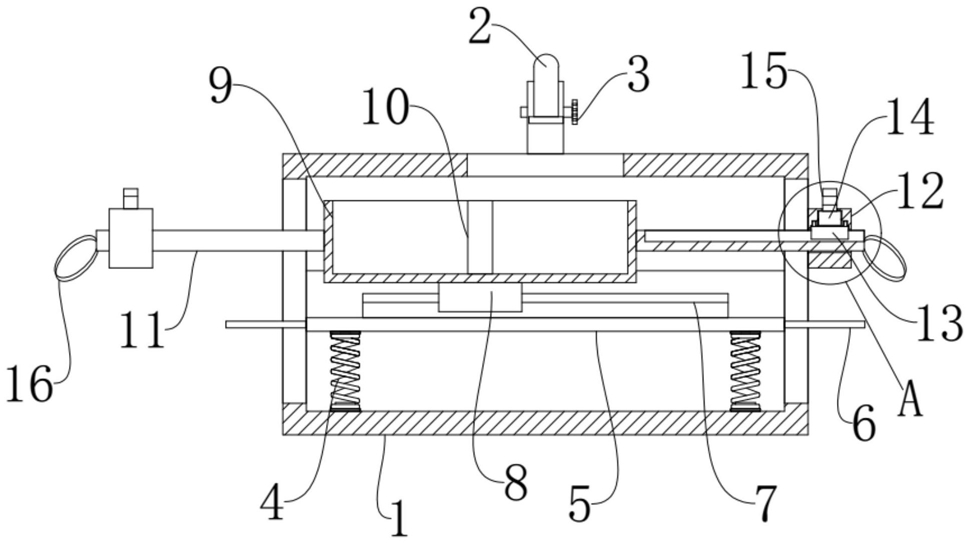

1.一种畜牧业多用饲养槽,包括:饲料箱(1)、水管(2)以及阀门(3);其特征在于,所述饲料箱(1)为箱体结构,且其左右两侧壁面中心部位处均开设有结构相同的滑槽,并其上壁面中心部位处开设有喂食口,所述饲料箱(1)左右两侧壁面均开设有一对结构相同的调节槽,且杆位于中心线前后两侧相互平行,并与其相连等距开设有若干结构相同的卡槽,所述水管(2)焊接于饲料箱(1)后侧壁面上,且位于中心线上,并其一端连接于进水设备上,所述阀门(3)安置于水管(2)上,所述饲料箱(1)内安装有高度调节结构、更换结构以及固定结构;

所述高度调节结构,包括:两对结构相同的弹簧(4)、承载板(5)以及两对结构相同的卡杆(6);

两对所述弹簧(4)其一端分别连接于饲料箱(1)内下壁面,且位于四角部位处,所述承载板(5)安置于两对所述弹簧(4)另一端上,两对所述卡杆(6)其一端分别焊接于承载板(5)左右两端,且位于中心线前后两侧相互平行,并其另一端分别卡装于卡槽内;

所述更换结构,包括:一对结构相同的滑道(7)、一对结构相同滑块(8)、饲料槽(9)、隔板(10)以及一对结构相同的连杆(11);

一对所述滑道(7)分别安置于承载板(5)上壁面,且位于中心线前后两侧相互对称平行,一对所述滑块(8)分别装配于滑道(7)内,所述饲料槽(9)为无盖箱体结构,所述饲料槽(9)焊接于一对所述滑块(8)上,所述隔板(10)焊接于饲料槽(9)内前后两侧壁面上,且位于中心部位处,一对所述连杆(11)其一端分别焊接于饲料槽(9)左右两侧壁面中心部位处,且其上壁中心部位处均开设有结构相同的固定槽,并其另一端你分别插装于滑槽内。

2.根据权利要求1所述的一种畜牧业多用饲养槽,其特征在于:所述固定结构,包括:左固定部与右固定部,且其左固定部与右固定部结构相同,并分别位于连杆(11)另一端上相互对称;

所述右固定部,包括:固定块(12)、固定销(13)、驱动辊(14)以及驱动杆(15);

所述固定块(12)中心部位处开设有圆形通孔,并其上方中心部位处开设有安装腔,所述固定块(12)套装于连杆(11)另一端上,所述固定销(13)其两端分别嵌装于固定块(12)安装腔内,并其底部嵌装于连杆(11)固定槽内,所述驱动辊(14)活动安置于安装腔内,且位于固定销(13)上方,所述驱动杆(15)其一端焊接于驱动辊(14)上壁面,且位于中心线上,并其另一端嵌装于固定上壁内。

3.根据权利要求2所述的一种畜牧业多用饲养槽,其特征在于:所述驱动辊(14)为偏心安装。

4.根据权利要求1所述的一种畜牧业多用饲养槽,其特征在于:所述连杆(11)另一端上均活动安装有结构相同的拉环(16)。

5.根据权利要求1所述的一种畜牧业多用饲养槽,其特征在于:所述卡槽为L型结构。

6.根据权利要求1所述的一种畜牧业多用饲养槽,其特征在于:所述饲料箱(1)前壁面高度低于后壁面高度。
