专利号: 2019214438908
申请人: 赵红莉
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

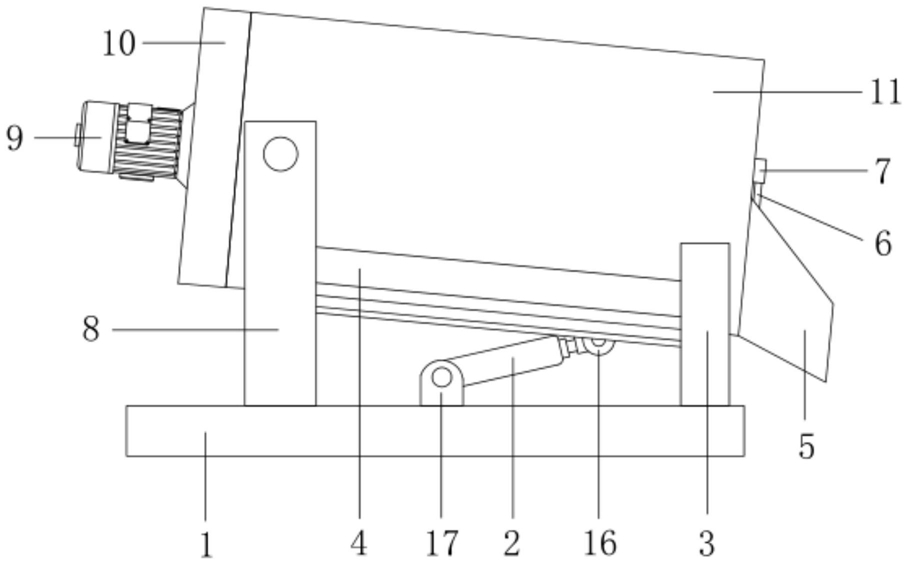

权利要求书:

1.一种畜牧业牧草粉碎装置,包括底座(1)、液压缸(2)和电机(9),其特征在于:所述底座(1)的顶端中心位置焊接有第一连接座(17),所述底座(1)的上表面左端前后两侧沿上下方向均焊接有第一支撑杆(8),所述底座(1)的上表面右端前后两侧沿上下方向均焊接有第二支撑杆(3),两个所述第一支撑杆(8)之间的中心位置和两个所述第二支撑杆(3)之间的中心位置沿前后方向均焊接有横板(13),两个所述横板(13)的内侧前后两端对称焊接有挡板(4),两个所述第一支撑杆(8)的内侧顶端沿左右方向通过销轴连接有壳体(11),且壳体(11)的底端与横板(13)和挡板(4)接触,所述壳体(11)的底端右侧焊接有第二连接座(16),且第一连接座(17)与第二连接座(16)之间分别与液压缸(2)的两端通过销轴连接,所述壳体(11)右侧底端螺钉连接有料斗(5),所述壳体(11)的右侧与料斗(5)的对应位置开设有开口,所述壳体(11)的右侧开口顶端通过合页螺钉连接有料门(12),所述料门(12)的顶端左侧沿上下方向螺钉连接有滑套(14),且滑套(14)的右侧外壁沿上下方向开设有滑槽,所述壳体(11)的开口顶端与滑套(14)的对应位置焊接有卡套(7),所述滑套(14)的内腔插接有卡销(6),且卡销(6)的外壁顶端与卡套(7)插接,所述卡销(6)的外壁底端沿左右方向贯穿滑槽并延伸出滑套(14)的外壁表面,所述滑套(14)的内腔底端插接有弹簧(15),且弹簧(15)的顶端与卡销(6)的外壁底端插接,所述壳体(11)的左侧螺钉连接有端盖(10),所述端盖(10)的左侧中心位置沿左右方向螺钉连接有电机(9),且电机(9)的输出端延伸进端盖(10)的内腔并通过联轴器锁紧有转轴(23),且转轴(23)的外壁左端键连接有第一齿轮(20),所述第一齿轮(20)的右端位于转轴(23)的外壁上向右依次通过轴承连接有支撑板(18)和转盘(21),所述转轴(23)的外壁过盈配合有轴承的内环,所述支撑板(18)和转盘(21)的内壁均固定连接有轴承的外环,所述支撑板(18)与转盘(21)的内壁通过轴承连接,支撑板(18)的外壁过盈配合有轴承的内环,所述转盘(21)的内壁固定连接有轴承的外环,所述端盖(10)的内腔左右两侧与转盘(21)的外壁均通过轴承连接,所述转盘(21)的外壁左右两端均过盈配合有轴承的内环,所述端盖(10)的内腔左右两侧外壁均固定连接有轴承的外环,所述转盘(21)的右侧延伸进壳体(11)的内腔并向右方向沿周向螺钉连接有第二切刀(22),所述第一齿轮(20)的上下两端位于支撑板(18)与端盖(10)的内腔左侧之间均通过销轴连接有第二齿轮(19),所述转盘(21)的内壁左端沿周向安装有齿圈,且齿圈与第二齿轮(19)啮合连接,所述转轴(23)的外壁右端延伸出转盘(21)的右侧外壁表面并键连接有第一切刀(24)。

2.根据权利要求1所述的一种畜牧业牧草粉碎装置,其特征在于:所述第一支撑杆(8)的长度为第二支撑杆(3)长度的两倍。

3.根据权利要求1所述的一种畜牧业牧草粉碎装置,其特征在于:所述壳体(11)与水平面的夹角为40度。

4.根据权利要求1所述的一种畜牧业牧草粉碎装置,其特征在于:若干个所述第二切刀(22)沿周向间隙排列在转盘(21)的右侧壁。

5.根据权利要求1所述的一种畜牧业牧草粉碎装置,其特征在于:所述第一切刀(24)为十字形,且第一切刀(24)上的刀刃与刀座呈30度角。
