专利号: 2019214442797
申请人: 赵皓
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

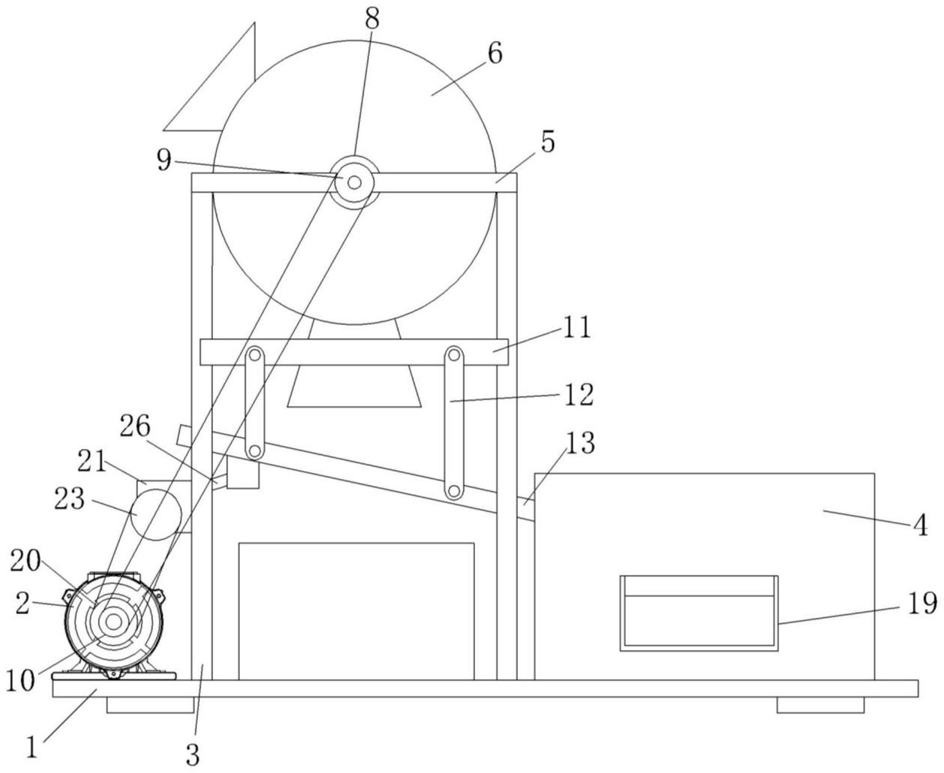

1.一种畜牧业用物料筛选装置,包括基座(1),其特征在于:所述基座(1)的顶端左侧前端和右侧分别设置有伺服电机(2)和箱体(4),所述基座(1)的顶端中心位置四角均设置有支撑架(3),所述支撑架(3)的顶端设置有方形框(5),所述方形框(5)的内侧沿前后方向设置有壳体(6),所述壳体(6)的内腔后侧中心位置沿前后方向通过轴承转动连接有第一转轴(7),所述轴承的内环与第一转轴(7)的外壁过盈配合,且轴承的外环与壳体(6)的内壁固定连接,所述第一转轴(7)的前侧贯穿壳体(6)的前侧,所述第一转轴(7)的外壁后侧沿周向每隔90度间隙设置有挡板(27),所述方形框(5)的前侧中心位置安装有行星齿轮减速箱(8),所述行星齿轮减速箱(8)的输出端延伸进方形框(5)的内腔前侧并与第一转轴(7)的外壁前侧通过联轴器锁紧,所述行星齿轮减速箱(8)的输入端螺钉连接有第一皮带轮(9),所述伺服电机(2)的输出端前侧螺钉连接有与第一皮带轮(9)通过皮带转动连接的第二皮带轮(10),四个所述支撑架(3)的前后两侧顶端均沿左右方向设置有矩形板(11),前后两个所述矩形板(11)的左右两侧均沿上下方向通过销轴转动连接有第一连杆(12),所述第一连杆(12)的内侧底端沿左右方向设置有第一矩形槽板(13),所述第一矩形槽板(13)的内腔底端中心位置设置有与第一矩形槽板(13)下表面贯通的第一筛网板(14),所述第一筛网板(14)的底端左侧设置有往复机构,所述箱体(4)的内腔后侧顶端沿左右方向设置有导轨(15),所述导轨(15)的内腔中部插接有滑块(16),所述滑块(16)的前侧沿左右方向设置有第二矩形槽板(17),所述第二矩形槽板(17)的内腔底端中心位置设置有与第二矩形槽板(17)下表面贯通的第二筛网板(18),所述第一矩形槽板(13)的底端延伸进箱体(4)的内腔顶端左侧,且第一矩形槽板(13)的内腔底端与第二矩形槽板(17)的内腔左侧相通,所述箱体(4)的内腔底端中心位置沿前后方向设置有向下倾斜的出料通道(19)。2.根据权利要求1所述的一种畜牧业用物料筛选装置,其特征在于:所述往复机构包括第三皮带轮(20)、第一方形板(21)、第二转轴(22)、第四皮带轮(23)、第二方形板(24)、第三转轴(25)和第二连杆(26);所述第一矩形槽板(13)的底端左侧前后两端均设置有第二方形板(24),前后两个所述第二方形板(24)的内侧沿前后方向通过轴承转动连接有第三转轴(25),所述轴承的内环与第三转轴(25)的外壁过盈配合,且轴承的外环与第二方形板(24)的内壁固定连接,所述伺服电机(2)的输出端外壁前侧且位于第二皮带轮(10)的后侧螺钉连接有第三皮带轮(20),位于基座(1)顶端左侧前后两个支撑架(3)左侧且位于第二方形板(24)的下方均设置有第一方形板(21),前后两个所述第一方形板(21)的内侧沿前后方向通过轴承转动连接有第二转轴(22),所述轴承的内环与第二转轴(22)的外壁过盈配合,且轴承的内环与后侧第一方形板(21)的内壁固定连接,所述第二转轴(22)的外壁中心位置通过轴承转动连接有第二连杆(26)的一端,且第二连杆(26)的另一端与第三转轴(25)的外壁中心位置通过轴承转动连接,所述第二转轴(22)的前侧延伸出前侧第一方形板(21)的前端并螺钉连接有与第三皮带轮(20)通过皮带传动连接的第四皮带轮(23)。3.根据权利要求1所述的一种畜牧业用物料筛选装置,其特征在于:所述壳体(6)的内腔纵截面为圆形,且壳体(6)的内腔左上方及底端开口处分别设置有进料斗和出料斗。4.根据权利要求1所述的一种畜牧业用物料筛选装置,其特征在于:所述导轨(15)的内腔为燕尾槽形,且滑块(16)与导轨(15)的内腔适配插接。5.根据权利要求1所述的一种畜牧业用物料筛选装置,其特征在于:所述第一矩形槽板

(13)与第二矩形槽板(17)之间夹角为150度。6.根据权利要求1所述的一种畜牧业用物料筛选装置,其特征在于:所述第一筛网板(14)的网眼内径小于第二筛网板(18)网眼内径。7.根据权利要求2所述的一种畜牧业用物料筛选装置,其特征在于:所述第二转轴(22)的中心位置为U形。
