专利号: 2019214443624
申请人: 赵红莉
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

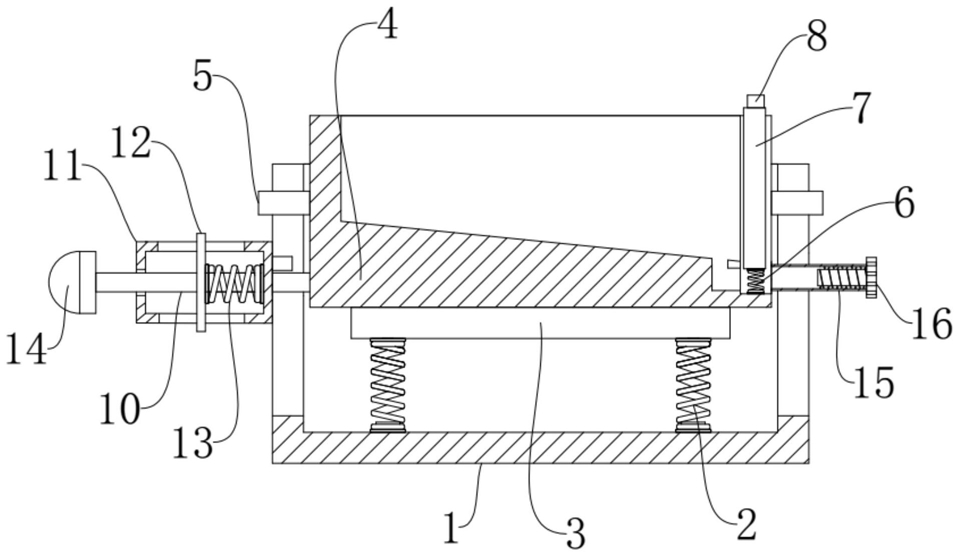

1.一种便于清理的畜牧业饮水槽,包括:主体槽(1),其特征在于,所述主体槽(1)为无盖箱体结构,且其左右两侧壁均开设有一对结构相同的契合槽,并位于中心线前后两侧相互对称平行,所述主体槽(1)左侧壁面中心部位处开设有调节槽,并其左右两端均等距开设有若干结构相同的固定槽,结构相所述主体槽(1)内安装有装载结构、调节结构以及排水结构;

所述装载结构,包括:两对结构相同的支撑弹簧(2)、承载板(3)、内槽(4)、两对结构相同的契合块(5)、一对结构相同的助力弹簧(6)、封闭板(7)、一对结构相同的卡块(8)以及一对结构相同的卡环(9);

两对所述支撑弹簧(2)其一端分别焊接于主体槽(1)内下壁面,且位于四角部位出,所述承载板(3)安置于两对所述支撑弹簧(2)另一端上,所述内槽(4)为无盖无右侧壁箱体结构,且底部右侧开设有排水孔,并其右端前后两侧壁面以及下壁面上均开设有安装槽,所述内槽(4)嵌装于主体槽(1)内,且安置于承载板(3)上,两对所述契合块(5)其一端分别焊接于内槽(4)左右两侧壁面上,且分别位于中心线前后两侧相互平行,并其另一端分别嵌装于主体槽(1)侧壁契合槽内,一对所述助力弹簧(6)其一端分别安置于内槽(4)右端下壁面安装槽内,所述封闭板(7)其前后两端分别插装于内槽(4)前后两侧壁安装槽内,且其底端嵌装于内槽(4)下壁安装槽内,并贴合于助力弹簧(6)上方,一对所述卡块(8)其一端分别焊接于封闭板(7)上壁前后两端上,一对所述卡环(9)其一端分别活动安置于内槽(4)右端上壁沿上,其另一端分别套装于卡块(8)上;

所述调节结构,包括:调节杆(10)、调节架(11)、挡块(12)、调节弹簧(13)以及手撑块(14);

所述调节杆(10)其一端插装于调节槽内,且焊接于内槽(4)左侧壁面上,并位于中心线上,所述调节架(11)两端分别套装于调节杆(10)上,且其上下两侧壁中心部位处均开设有结构相同的滑槽,所述挡块(12)套装于调节杆(10)上,且其两端分别嵌装于调节架(11)滑槽内,所述调节弹簧(13)套装于调节杆(10)上,且位于挡块(12)与调节架(11)右端之间,所述手撑块(14)安置于调节杆(10)另一端上。

2.根据权利要求1所述的一种便于清理的畜牧业饮水槽,其特征在于:所述排水结构,包括:排水管(15)以及排水塞(16);

所述排水管(15)其一端插装于主体槽(1)右侧契合槽内,且嵌装于内槽(4)排水孔内,并其另一端内侧壁开设有斜螺纹,所述排水塞(16)插装于排水管(15)另一端内,且与排水管(15)螺纹相旋接。

3.根据权利要求1所述的一种便于清理的畜牧业饮水槽,其特征在于所:所述调节架(11)为矩形框架结构。

4.根据权利要求1所述的一种便于清理的畜牧业饮水槽,其特征在于:所述手撑块(14)为橡胶制成的半圆形结构。

5.根据权利要求1所述的一种便于清理的畜牧业饮水槽,其特征在于:所述卡块(8)为凹型结构。

6.根据权利要求1所述的一种便于清理的畜牧业饮水槽,其特征在于:所述内槽(4)内下壁为倾斜结构。
