专利号: 201921454495X
申请人: 代艳丽
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

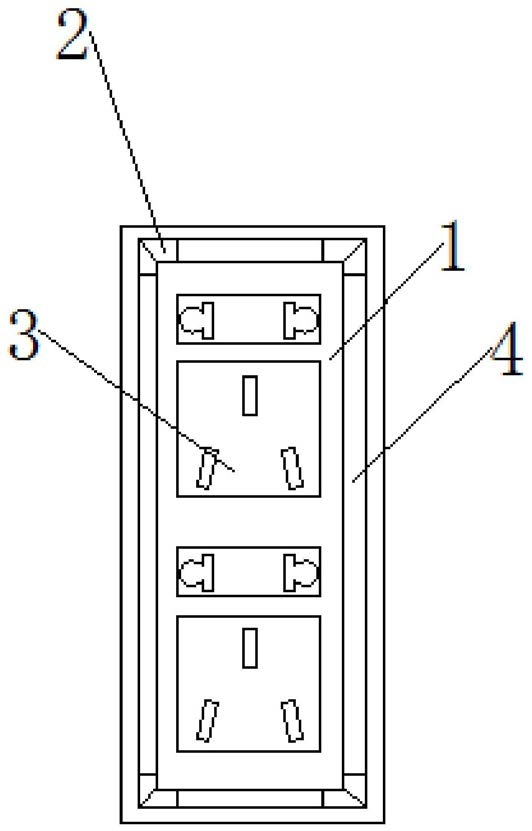

1.一种插头防漏电保护插座,包括面板(1)、主体(2)和插孔位(3),插孔位(3)位于面板(1)的表面设置,面板(1)连接在主体(2)的顶端,其特征在于:主体(2)的内侧四周边缘均固定连接第一嵌合条(4),面板(1)的四周边缘均固定连接第二嵌合条(5),第一嵌合条(4)与第二嵌合条(5)的外端均固定连接嵌入杆(7),第一嵌合条(4)与第二嵌合条(5)之间固定连接有弹簧柱(6),插孔位(3)的表面开设插孔(8),插孔(8)的底端开设孔腔(9),孔腔(9)的内侧表面开设供滑动块(11)嵌入的开槽,孔腔(9)的内部嵌入设置有防护套(10),防护套(10)的外侧表面固定连接有滑动块(11),面板(1)与主体(2)之间固定连接有加固条(12)与安装座(13),安装座(13)位于主体(2)的内部底端设置,安装座(13)呈框状设置,表面均匀设置螺孔。

2.根据权利要求1所述的插头防漏电保护插座,其特征在于:所述第一嵌合条(4)与第二嵌合条(5)配套设置,两者为相互嵌合设置的“L”塑胶边条。

3.根据权利要求1所述的插头防漏电保护插座,其特征在于:所述嵌入杆(7)前端设置为球形头,且第一嵌合条(4)与第二嵌合条(5)所各自对应设置的嵌入杆(7)在第一嵌合条(4)与第二嵌合条(5)连接时进行嵌入连接。

4.根据权利要求1所述的插头防漏电保护插座,其特征在于:所述弹簧柱(6)设置有多组,在第一嵌合条(4)与第二嵌合条(5)之间呈竖向设置。

5.根据权利要求1所述的插头防漏电保护插座,其特征在于:所述防护套(10)设置为空心塑胶套,且内侧表面突出设置塑胶颗粒,且防护套(10)通过滑动块(11)与孔腔(9)滑动连接。

6.根据权利要求5所述的插头防漏电保护插座,其特征在于:所述防护套(10)的前端固定设置限位环,且外侧后段表面设置突起。

7.根据权利要求1所述的插头防漏电保护插座,其特征在于:所述加固条(12)设置两条,呈向内倾斜,两端分别固定连接主体(2)与面板(1),且加固条(12)设置为套接塑胶杆。
