专利号: 2019214621462
申请人: 昆山高震金属有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

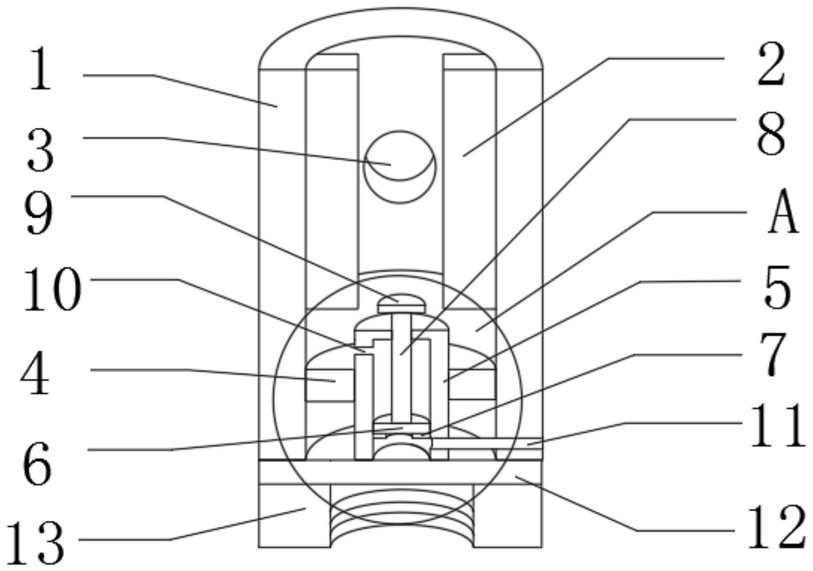

1.一种CNC铣床精搪座,包括金属保护壳(1),所述金属保护壳(1)的外表面贯穿设置有螺栓固定孔(3),所述金属保护壳(1)的下端连接有连接块(12)、所述连接块(12)的下端连接有连接孔(13),其特征在于:所述金属保护壳(1)的内侧设置有卡块(2),所述金属保护壳(1)的内侧靠近底部的位置设置有固定块(4),所述固定块(4)的内侧连接有气密仓(5),所述气密仓(5)的内侧连接有气密垫(6),所述气密垫(6)的下端设置有限位块(7),所述气密垫(6)的上端连接有顶杆(8),所述顶杆(8)的上端设置有顶板(9),所述气密仓(5)靠近上端的外表面贯穿设置有放气孔(10),所述气密仓(5)靠近限位块(7)下端的外表面贯穿设置有进气孔(11)。

2.根据权利要求1所述的一种CNC铣床精搪座,其特征在于:所述金属保护壳(1)的形状为圆柱形,所述卡块(2)的数量为两组,所述卡块(2)通过浇注成型与金属保护壳(1)固定连接。

3.根据权利要求1所述的一种CNC铣床精搪座,其特征在于:所述螺栓固定孔(3)的形状为圆环形,所述螺栓固定孔(3)通过浇注成型与金属保护壳(1)固定连接。

4.根据权利要求1所述的一种CNC铣床精搪座,其特征在于:所述气密仓(5)的上端贯穿设置有孔洞,所述顶杆(8)的外径尺寸大小与气密仓(5)上端孔洞的内径尺寸大小相适配。

5.根据权利要求1所述的一种CNC铣床精搪座,其特征在于:所述气密垫(6)的外径尺寸大小与气密仓(5)的内径尺寸大小相适配,所述气密垫(6)通过压强作用与气密仓(5)活动连接。

6.根据权利要求1所述的一种CNC铣床精搪座,其特征在于:所述限位块(7)的形状为圆环形,所述气密仓(5)的下端与连接块(12)的上端固定连接。

7.根据权利要求1所述的一种CNC铣床精搪座,其特征在于:所述顶板(9)的外径尺寸大小小于两组卡块(2)之间的间隔尺寸大小,所述顶板(9)的形状为圆形。
