专利号: 201921463000X
申请人: 陈金华
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-10-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

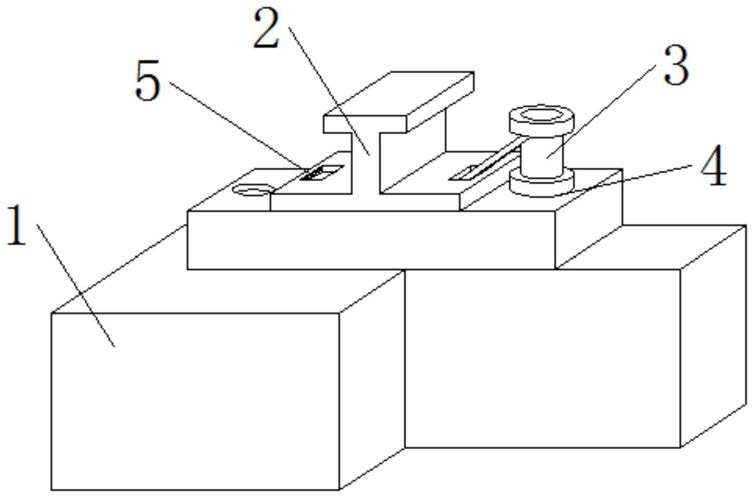

1.一种轨道枕木底座用连接结构,包括底座(1),其特征在于:所述底座(1)的上端安装有枕木(2),所述枕木(2)的两侧嵌入有嵌接槽(5),所述底座(1)的上端嵌入有螺丝(3),所述螺丝(3)的外侧螺旋连接有螺帽(4),所述螺帽(4)的两侧安装有连接杆(6),所述连接杆(6)的一端旋转有轴承(7),所述轴承(7)的一侧旋转有旋转架(8),所述螺丝(3)的一侧连接有嵌接板(9),所述嵌接板(9)的一端活动有活动块(10),所述活动块(10)的两端安装有卡接块(12),所述嵌接槽(5)的两侧嵌入有卡接槽(11)。

2.根据权利要求1所述的一种轨道枕木底座用连接结构,其特征在于:所述卡接槽(11)均为半圆弧状设置,所述卡接块(12)依次从大到小排布设置,且卡接块(12)通过活动块(10)分别与卡接槽(11)嵌套连接。

3.根据权利要求1所述的一种轨道枕木底座用连接结构,其特征在于:所述嵌接板(9)设置有两个分布于枕木(2)的两侧,且螺丝(3)分别设置于枕木(2)的两侧。

4.根据权利要求1所述的一种轨道枕木底座用连接结构,其特征在于:所述活动块(10)为橡胶材质活动块(10),且活动块(10)呈横向一状设置于嵌接槽(5)的内部。

5.根据权利要求1所述的一种轨道枕木底座用连接结构,其特征在于:所述连接杆(6)贯穿并延伸至底座(1)的内部,且连接杆(6)与螺帽(4)呈垂直方向活动连接。

6.根据权利要求1所述的一种轨道枕木底座用连接结构,其特征在于:所述旋转架(8)呈三角状设置,所述旋转架(8)的一侧与螺丝(3)的底部紧密贴合连接,且旋转架(8)通过轴承(7)与螺丝(3)下端的外侧呈活动旋转连接。
