专利号: 2019214655933
申请人: 章友芳
专利类型:实用新型
专利状态:已下证
专利领域: 乐器;声学
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

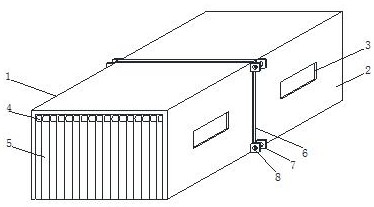

1.一种纺织用降噪护罩,其特征在于:包括从外到内依次安装的护罩一(1)、护罩二(2)、固定板(7)、导向柱(4)、PVC卷帘(5)、连接垫(6)和移动结构;

所述护罩一(1)与所述护罩二(2)的一端侧面均固接有所述固定板(7),所述固定板(7)的侧面开有固定孔(8),且所述护罩一(1)与所述护罩二(2)之间设有连接垫(6);所述连接垫(6)的两侧侧面均开有卡槽(61),且连接垫(6)卡合在所述护罩一(1)与所述护罩二(2)之间;

所述移动结构包括连接板(9)、滚轮(11)和螺纹柱(14),所述连接板(9)固接在所述护罩一(1)内侧壁上,所述连接板(9)的上表面开有螺纹通孔(13),且所述螺纹柱(14)与所述螺纹孔螺纹连接;所述螺纹柱(14)的顶端固接有圆板(15),所述圆板(15)的上表面固接有摇杆(16),所述滚轮(11)与所述螺纹柱(14)的底端转动连接,且所述螺纹柱(14)的表面套接有限位螺母(12)。

2.根据权利要求1所述的一种纺织用降噪护罩,其特征在于:所述护罩一(1)与所述护罩二(2)的两端均开有开口,且所述护罩一(1)与所述护罩二(2)两侧侧面均开有视窗口(3)。

3.根据权利要求1所述的一种纺织用降噪护罩,其特征在于:所述护罩一(1)与所述护罩二(2)的外端内侧壁上均固接有所述导向柱(4),且所述PVC卷帘(5)顶端套接于所述导向柱(4)表面。

4.根据权利要求1所述的一种纺织用降噪护罩,其特征在于:所述连接板(9)与所述护罩一(1)或所述护罩二(2)均呈九十度安装,且所述连接板(9)与所述护罩一(1)或所述护罩之间均固接有加强筋(10)。

5.根据权利要求1所述的一种纺织用降噪护罩,其特征在于:所述连接垫(6)为工字型结构,且所述连接垫(6)采用的是橡胶垫。

6.根据权利要求1所述的一种纺织用降噪护罩,其特征在于:所述护罩一(1)与所述护罩二(2)的结构相同,且两者均采用的是降噪板。
