专利号: 2019214726303
申请人: 陕西众策网络科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

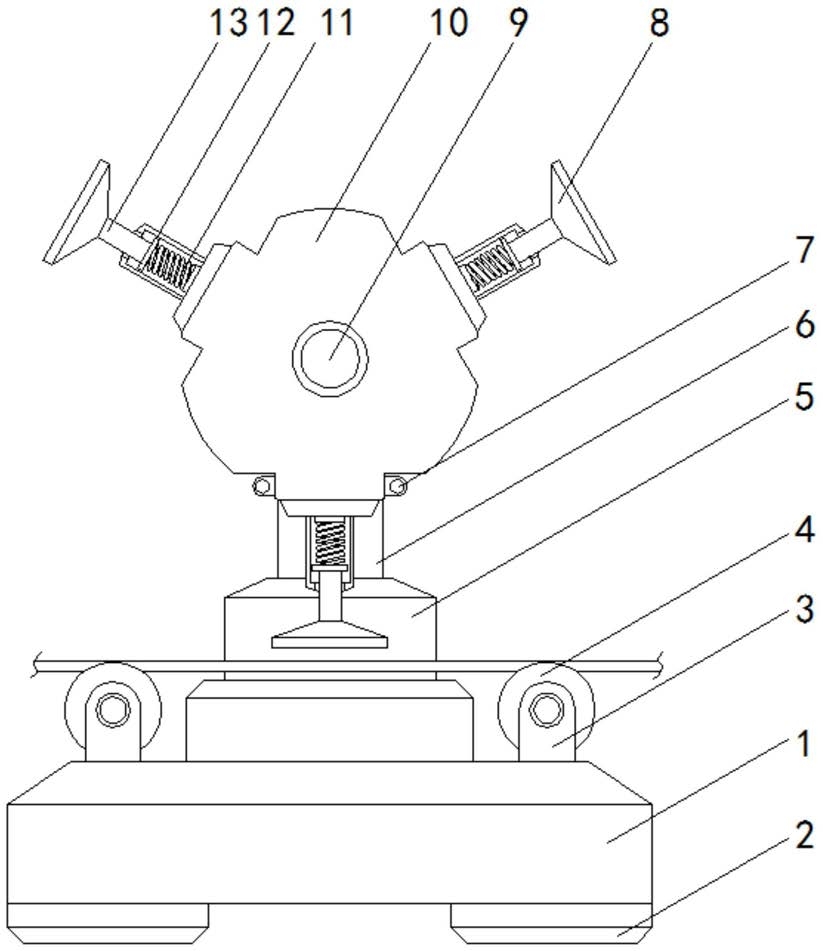

1.一种尼龙薄膜性能检测试样裁切装置,包括裁切底座(1),其特征在于:所述裁切底座(1)的底部左右两侧均固定安装有两个支撑座(2),所述裁切底座(1)的顶部固定安装有推杆伸缩座(5),所述裁切底座(1)的顶部且位于推杆伸缩座(5)的正面固定安装有两个承接滚动座(3),两个所述承接滚动座(3)的内部均活动安装有承接滚轴(4),所述推杆伸缩座(5)的顶部活动安装有与推杆伸缩座(5)相对应的延伸推杆(6),所述延伸推杆(6)的正面固定安装有限位转杆(9),所述限位转杆(9)的外表面活动安装有调节转盘(10),所述调节转盘(10)的外表面固定安装有数量为三个缓冲套(12),三个所述缓冲套(12)的内部均固定安装有缓冲弹簧(11),三个所述缓冲套(12)的内部均活动安装有与缓冲弹簧(11)相对应的延伸伸缩杆(13),三个所述延伸伸缩杆(13)远离调节转盘(10)的一侧固定安装有裁切刀具(8),三个所述缓冲套(12)的左右两侧均开设有限位卡槽(14),所述延伸推杆(6)的正面固定安装有与限位卡槽(14)相对应的限位固定座(15),所述限位固定座(15)的正面螺纹连接有与限位卡槽(14)相对应的限位螺钉(7)。

2.根据权利要求1所述的一种尼龙薄膜性能检测试样裁切装置,其特征在于:两个所述承接滚动座(3)的内部均固定安装有与承接滚轴(4)相对应的滚动轴承。

3.根据权利要求1所述的一种尼龙薄膜性能检测试样裁切装置,其特征在于:所述裁切底座(1)的顶部且位于两个承接滚轴(4)形成的夹缝处固定安装有与裁切刀具(8)相对应的承接台。

4.根据权利要求1所述的一种尼龙薄膜性能检测试样裁切装置,其特征在于:所述限位转杆(9)的远离延伸推杆(6)的一侧固定安装有限位转环。

5.根据权利要求1所述的一种尼龙薄膜性能检测试样裁切装置,其特征在于:所述调节转盘(10)的内部开设有与限位转杆(9)相对应的转动通孔,且转动通孔的内壁上固定安装有耐磨片。

6.根据权利要求1所述的一种尼龙薄膜性能检测试样裁切装置,其特征在于:四个所述支撑座(2)的底部均固定安装有稳固垫,且稳固垫为丁腈橡胶垫。
