专利号: 201921479400X
申请人: 泉州市乐速新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

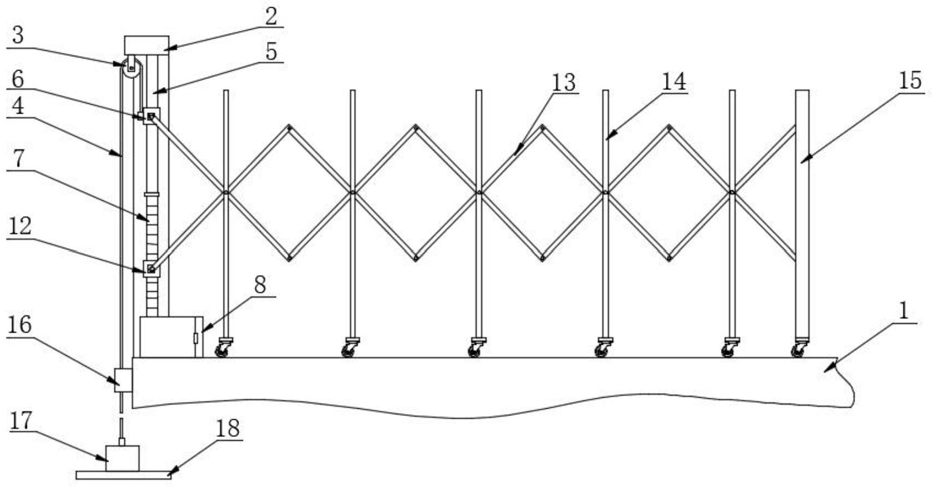

1.一种桥梁用限行器,包括桥梁(1),其特征在于:所述桥梁(1)一侧设有浮力调节机构,所述桥梁(1)顶端设有人工调节机构,所述浮力调节机构设在人工调节机构顶端;

所述浮力调节机构包括固定板(2),所述固定板(2)底端与桥梁(1)顶端固定连接,所述固定板(2)内壁顶端固定设有定滑轮(3),所述定滑轮(3)内部设有绳索(4),所述固定板(2)内壁顶端固定设有支撑杆(5),所述支撑杆(5)设在定滑轮(3)一侧,所述支撑杆(5)外端套设有第一固定块(6),所述第一固定块(6)一侧与绳索(4)一端固定连接,所述绳索(4)一侧设有交叉撑(13),所述交叉撑(13)一端与第一固定块(6)前端通过转轴活动连接,所述交叉撑(13)上设有多个栏杆(14),所述交叉撑(13)一侧设有挡杆(15),所述桥梁(1)一侧固定设有第二固定块(16),所述绳索(4)另一端穿过第二固定块(16)并延伸至第二固定块(16)底部,所述第二固定块(16)底部设有重物块(17),所述重物块(17)设在桥梁(1)的底部,所述重物块(17)顶端与绳索(4)另一端固定连接,所述重物块(17)底端固定设有浮板(18);

所述人工调节机构包括箱体(8),所述箱体(8)固定设在桥梁(1)顶端,所述箱体(8)内部设有第一锥齿轮(9),所述第一锥齿轮(9)底端设有第二锥齿轮(10),所述第一锥齿轮(9)与第二锥齿轮(10)相啮合,所述第二锥齿轮(10)一侧固定设有电机(11),所述第一锥齿轮(9)顶端设有丝杆(7),所述丝杆(7)穿过箱体(8)顶端并延伸至支撑杆(5)底端,所述丝杆(7)外端套设有轴承座(12),所述丝杆(7)与轴承座(12)通过滚珠螺母副相连接,所述轴承座(12)设在箱体(8)顶部,所述轴承座(12)前端通过转轴与交叉撑(13)的另一端活动连接。

2.根据权利要求1所述的一种桥梁用限行器,其特征在于:所述支撑杆(5)底端设有第三固定块,所述第三固定块与固定板(2)内壁固定连接。

3.根据权利要求1所述的一种桥梁用限行器,其特征在于:所述挡杆(15)及多个栏杆(14)底端均固定设有万向轮,所述万向轮设在桥梁(1)顶端。

4.根据权利要求1所述的一种桥梁用限行器,其特征在于:所述挡杆(15)一侧设有凹槽,所述凹槽内部设有两个滑动块,所述滑动块通过转轴与交叉撑(13)活动连接。

5.根据权利要求2所述的一种桥梁用限行器,其特征在于:所述丝杆(7)顶端与第三固定块底端通过轴承活动链接。

6.根据权利要求1所述的一种桥梁用限行器,其特征在于:所述箱体(8)一侧设有盖板,所述盖板后端与箱体(8)通过铰链铰接,所述盖板前端与箱体(8)通过锁扣相锁定。

7.根据权利要求1所述的一种桥梁用限行器,其特征在于:所述箱体(8)顶端与丝杆(7)通过轴承活动连接。

8.根据权利要求1所述的一种桥梁用限行器,其特征在于:所述电机(11)外端设有底座,所述底座固定设在箱体(8)内部底端,所述电机(11)与底座固定连接。
