专利号: 2019214853046
申请人: 杭州新起点知识产权服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-05-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

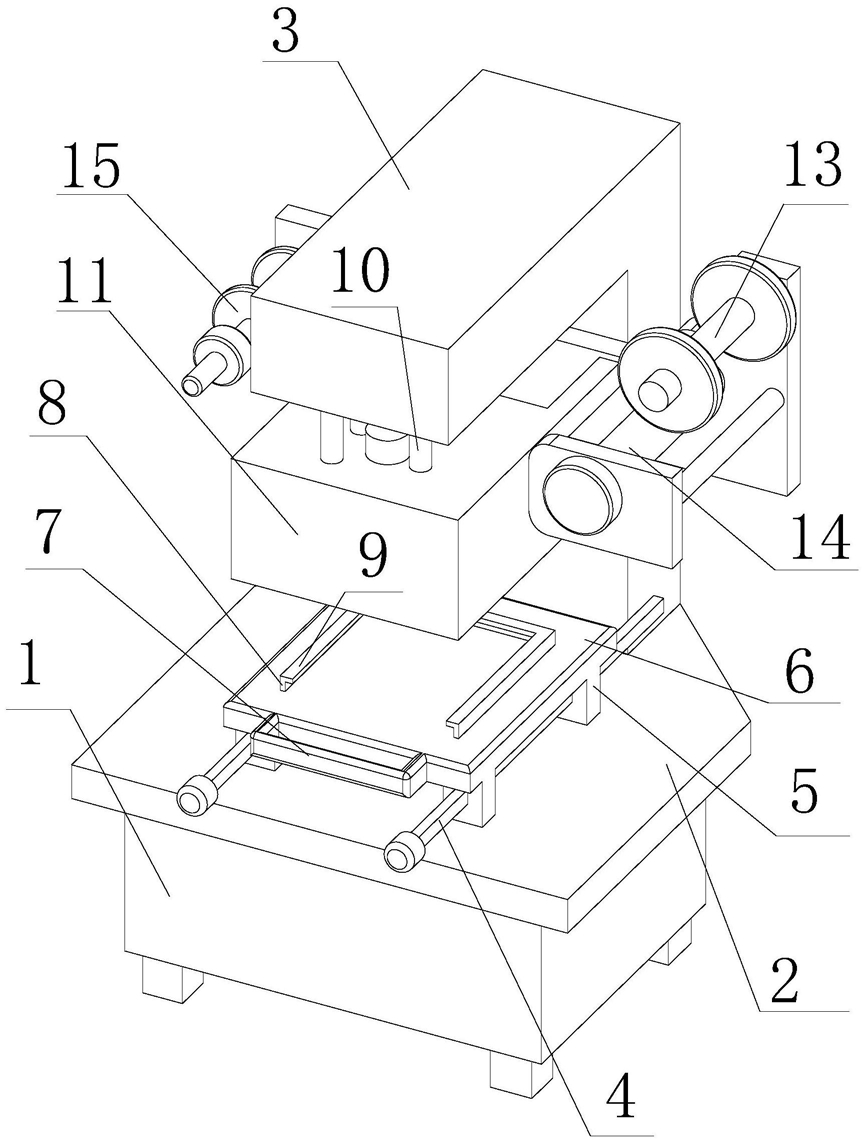

1.一种塑胶制品表面处理用烫金装置,其特征在于:包括基座(1),所述基座(1)的顶部固定连接有工作台(2),所述工作台(2)的顶部固定连接有立柱(3),所述立柱(3)的一侧固定连接有滑杆(4),所述滑杆(4)的外表面套接有滑块(5),所述滑块(5)的顶部固定连接有移动台(6),所述移动台(6)的一侧固定连接有把手(7),所述移动台(6)的顶部固定连接有立板(8),所述立板(8)的顶部固定连接有横板(9),所述立柱(3)的顶部设置有气缸柱(10),所述气缸柱(10)的外表面设置有升降台(11),所述升降台(11)的底部固定连接有烫印板(12),所述立柱(3)的一侧设置有第一电化铝箔辊(13),所述立柱(3)的一侧设置有导向柱(14),所述立柱(3)的一侧设置有第二电化铝箔辊(15)。

2.根据权利要求1所述的一种塑胶制品表面处理用烫金装置,其特征在于:所述滑杆(4)远离立柱(3)的一端螺纹连接有限位柱,所述滑杆(4)的限位柱的直径大于滑杆(4)的宽度。

3.根据权利要求1所述的一种塑胶制品表面处理用烫金装置,其特征在于:所述滑块(5)的一侧开设有与滑杆(4)相适配的孔洞,所述滑块(5)的数量为四个。

4.根据权利要求1所述的一种塑胶制品表面处理用烫金装置,其特征在于:所述立板(8)的高度与塑胶制品的高度相同,所述立板(8)的数量为三个。

5.根据权利要求1所述的一种塑胶制品表面处理用烫金装置,其特征在于:所述横板(9)的宽度与立板(8)的高度相同,所述横板(9)的数量为三个。

6.根据权利要求1所述的一种塑胶制品表面处理用烫金装置,其特征在于:所述升降台(11)的内部设置有加热装置,所述升降台(11)的一侧固定连接有装置板。

7.根据权利要求1所述的一种塑胶制品表面处理用烫金装置,其特征在于:所述第一电化铝箔辊(13)与第二电化铝箔辊(15)的结构相同,所述第一电化铝箔辊(13)与第二电化铝箔辊(15)转动连接在装置板上。
