专利号: 2019214873158
申请人: 杭州优固光电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

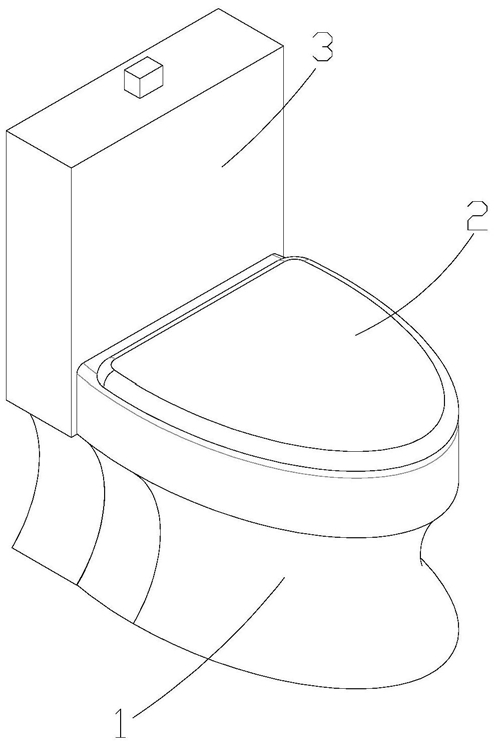

1.一种冲洗干净的马桶,其特征在于:包括马桶主体(1)和设有紫外光杀菌翻转的马桶盖(2)、设于马桶主体上的水箱(3),所述水箱(3)包括水箱主体(31)、设于水箱主体内的第一隔板(32)、位于第一隔板下方设于水箱主体内的第二隔板(33)、位于第二隔板中间的第一出水口(34)、位于第一隔板中间的第二出水口(35)、同时插入第一出水口和第二出水口内的出水开关(36)、位于出水开关两侧设于第二隔板上的两个拉杆(37)、设于出水开关另外两侧的连通槽(38)、用于引导出水开关上下移动的导向杆(39)、用于控制出水开关移动的冲水按键(310)、位于第一隔板和第二隔板之间设于水箱主体上的进水口(330)、用于控制水位的水位控制组件(320)、设于出水开关底端两侧的两个延长板(340);所述马桶主体(1)包括坐便体(11)、设于坐便体内的冲水槽(12)、设于坐便体内的排污管(13)。

2.根据权利要求1所述的一种冲洗干净的马桶,其特征在于:所述控制组件(320)包括贯穿于第一隔板的第一空心圆管道(3201)、位于第一空心圆管道上方固定设于水箱主体上的第二空心圆管道(3202)、分别设于第一空心圆管道和第二空心圆管道内的空心移动管(3203)、设于空心移动管上的多个第三出水口(3204)、位于第三出水口下方第一空心圆管道上方套设于空心移动管上的漂浮盘(3205)。

3.根据权利要求2所述的一种冲洗干净的马桶,其特征在于:所述漂浮盘上端设有储水槽(32051)、漂浮盘下端设有下凹槽(32052),所述下凹槽深度大于储水槽的深度。

4.根据权利要求1所述的一种冲洗干净的马桶,其特征在于:所述排污管(13)为S型排污管道,所述S型排污管道内设有第一弯折处(131)、第二弯折处(132)、第三弯折处(133)及第四弯折处(134),所述第一弯折处和第二弯折处之间设有凸起部(135),所述第二弯折处设有流水孔(136)。

5.根据权利要求4所述的一种冲洗干净的马桶,其特征在于:所述流水孔(136)一端往下倾斜形成弧面(1361),另一端设有导流块(1362),所述流水孔与第一弯折处处于同一水平面上,导流块高于第一弯折处最低点。
