专利号: 2019214941850
申请人: 重庆悦乘海智环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

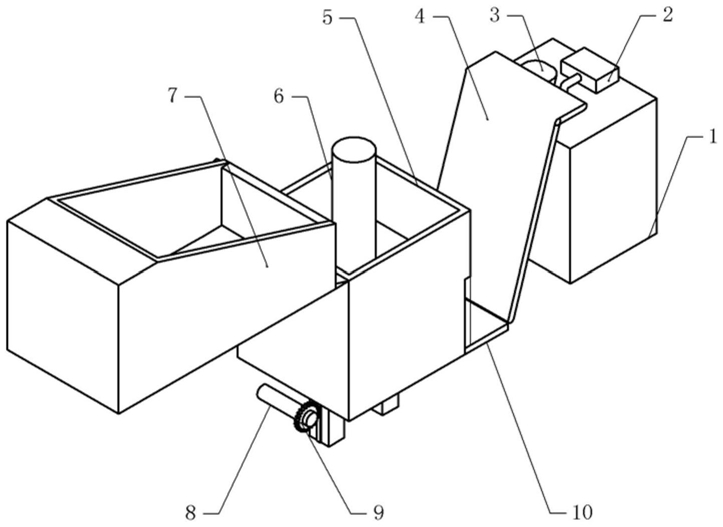

1.工业废物铁质废容器高温熔炼预处理生产线,其特征在于:包括暂存系统、压缩系统和破碎系统;

暂存系统包括暂存箱,暂存箱的下部设置有向压缩系统送料的送料器,送料器包括送料板和设置在送料板下方的气动件;

压缩系统包括上部开口的压制箱,压制箱上方竖向滑动连接有压板,压制箱底部固定有凸棱,压制箱底部位于凸棱两侧均设有若干通孔,通孔下方均竖向滑动连接有支撑杆,其中一根支撑杆上固定有齿条,齿条上啮合有齿轮,相邻两根支撑杆之间设置有连接杆;压板的底面设有凹槽,压板和压制箱底部相贴时,凸棱可卡入凹槽内;

压缩系统包括破碎箱和设置在破碎箱内的破碎机构,破碎箱顶部设有进料口,底部设有出料口,破碎箱内水平设置有挡板,挡板位于进料口与破碎机构之间,挡板上设有连通口,连通口位于破碎机构的正上方,进料口与连通口错位设置,进料口与连通口之间固定有进料管,破碎箱上设有吸尘机构,进料管靠近破碎箱顶部一侧设有吸尘孔,吸尘机构与吸尘孔连通;

压制箱的侧壁设置有取料口,取料口与进料口之间设置有传送带。

2.根据权利要求1所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:所述压制箱底部两端均固定有楔块,两个楔块分别位于凸棱两侧且楔面均朝向凸棱。

3.根据权利要求1所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:所述支撑杆上端套设有海绵套。

4.根据权利要求1~3任意一项所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:所述凸棱的纵截面呈等腰梯形。

5.根据权利要求1所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:所述破碎机构包括水平转动连接在破碎箱内且相对转动的两根齿辊,两根齿辊上的凸齿相互啮合。

6.根据权利要求5所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:所述连通口竖向上的投影与进料口无重叠的区域。

7.根据权利要求6所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:所述进料口出固定有进料斗。

8.根据权利要求7所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:进料管靠近破碎箱顶部一侧开设有条形孔,条形孔内设有缓冲板,所述缓冲板与条形孔之间连接有缓冲件,吸尘孔开设在缓冲板上。

9.根据权利要求8所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:所述吸尘孔设有多个,各吸尘孔均开设在缓冲板上。

10.根据权利要求9所述的工业废物铁质废容器高温熔炼预处理生产线,其特征在于:所述吸尘机构包括吸气泵和过滤箱,所述过滤箱设置在破碎箱外部,过滤箱上开设有进气口和出气口,出气口与吸气泵通过管道连通,进气口处设有过滤网,进气口与各吸尘孔通过管道连通。
